用于医疗和食品加工设备的数控加工铝：关键要求和挑战

车间观察：在阳极氧化之前，将半加工铸造 A365-T6 零件放在潮湿的车间地板上超过 6 小时，导致富硅相和铝基体之间发生快速微电偶氧化。这会产生微小的表面沉积物，阻碍均匀的 II 型阳极氧化，导致斑点钝化，在 48 小时内无法通过盐雾测试 (ASTM B117)。

2.卫生 DFM 势在必行：消除缝隙和表面处理

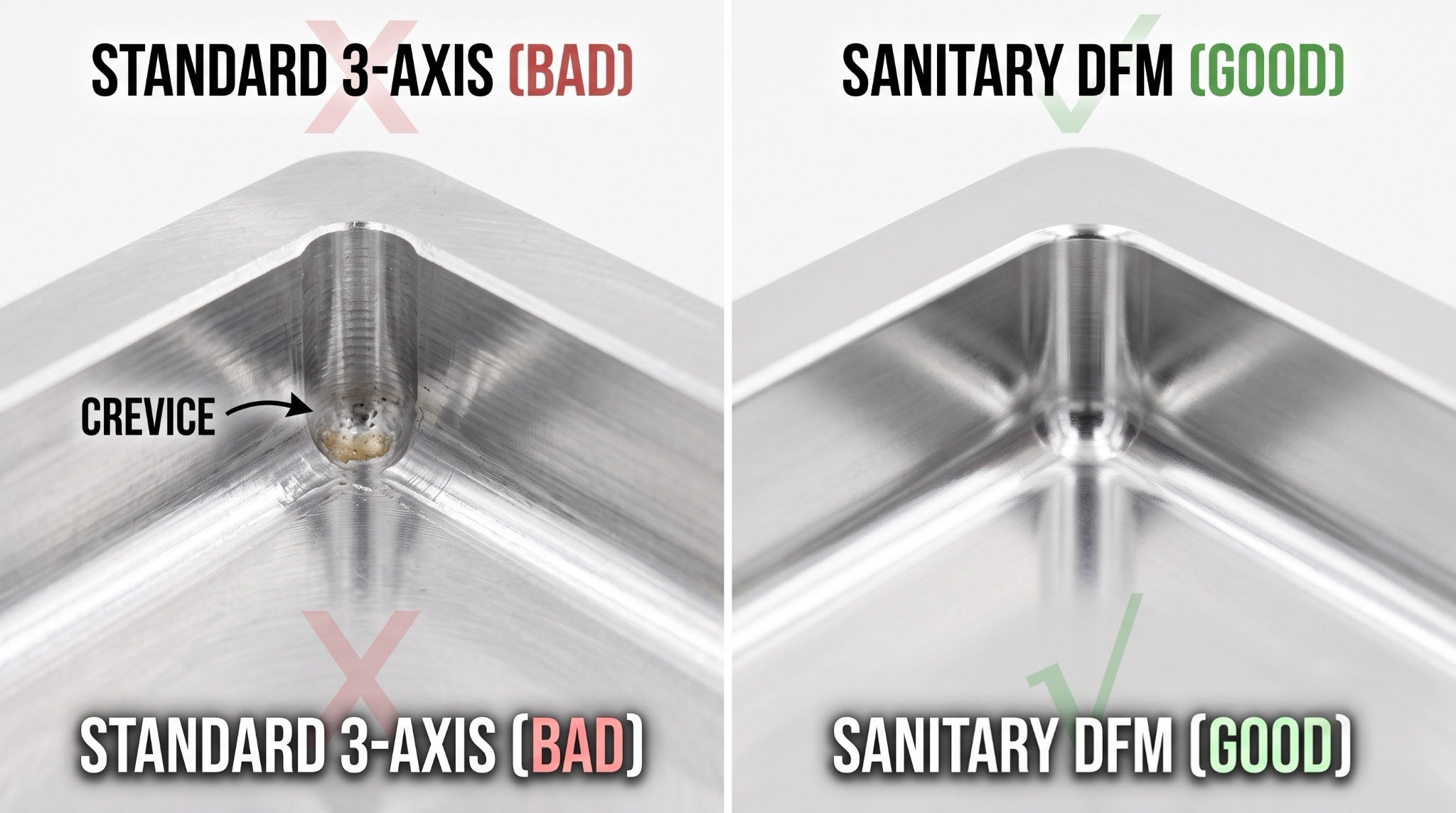

在食品加工中，最终的敌人是有机物被困的“死区”。如果你设计一个标准3轴CNC拐角半径为0.5毫米的拐角，你就创造了一个细菌滋生地。食物颗粒会滞留在此处，而以 1.5 m/s 流动的 1.5% 氢氧化钠 (NaOH) 或硝酸 (HNO₃) 等就地清洗 (CIP) 化学品不会产生足够的剪切力将其冲洗掉。

内部圆角限制：对于卫生表面，切勿指定小于 R1.6mm (1/16") 的值。使用具有紧密步距（每次走刀最大 0.05mm）的球头立铣刀来消除扇形痕迹。任何扇形高度（残余刀具波）大于 0.8 微米 Ra 则自动失败。

盲孔陷阱：如果必须为食品接触安装法兰攻丝 M6 螺纹，切勿使用标准盲孔。孔的底部充当有机物的停滞水库。指定通孔，或者如果结构上不可能，请使用 118 度钻头，然后使用平底立铣刀清理锥体，确保当螺柱扭矩达到 9.5 Nm 时零空隙空间。

3.热灭菌应力下的结构稳定性

考虑使用 A365-T6 铸件加工而成的医用座椅底部。它经历高压灭菌循环：134°C (273°F) 饱和蒸汽在 2.1 bar 下持续 15 分钟。在此循环期间，铝的热膨胀约为 23 × 10⁻⁶ /K。如果零件因粗加工而产生不平衡残余应力，热尖峰会不均匀地释放这些应力，使关键对准孔变形最多 0.04 毫米。组件已损坏。

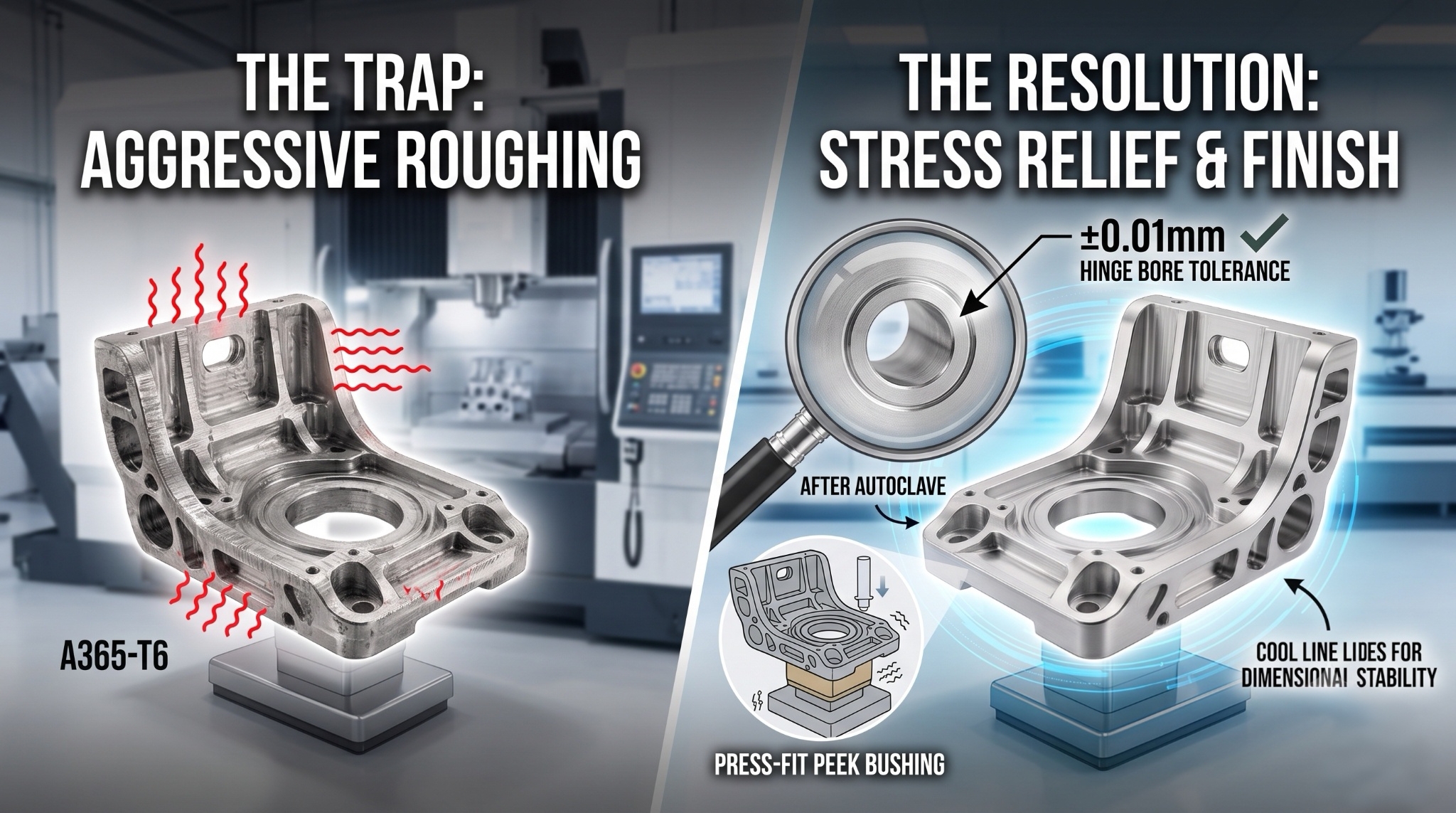

我们的应力消除方案：在重型粗加工（留下 0.8mm 毛坯）后，在 180°C 下对零件进行热应力消除 2 小时，让它们缓慢风冷至室温，然后才进行最终精加工。这可确保医疗座椅铰链孔的 ±0.01 毫米临界公差在数百次高压灭菌运行后仍保持不变。

技术比较矩阵

<表数据路径到节点=“26”> <标题> 参数/要求 食品加工歧管（例如，Wrought 6061-T6） 医疗座椅组件（例如铸造 A365-T6） <正文> 初级冶金 Al-Mg-Si（锻造），高延展性 Al-Si-Mg（铸造），高硅 (9.5-11.5%) 目标表面粗糙度 (Ra) ≤ 0.4 μm（电解抛光或喷砂 + 阳极氧化） ≤ 0.8 μm（精密铣削） 典型高压灭菌器/CIP 暴露 CIP 酸性/碱性清洗（pH 1.5 - 12.5，85°C） 蒸汽高压灭菌器（134°C，2.1 bar） 关键钝化规范 符合 USDA / FDA 标准的透明阳极氧化（II 级，15μm） ISO 10993 生物相容性 III 型硬涂层 (50μm) 加工策略 高速加工 (HSM)、硬质合金刀具、洪水冷却剂 PCD 模具、应力消除烘烤、低进给精加工道次

实际案例研究：过度设计的真实成本

陷阱：±0.005mm 同心度标注

场景： 客户的 RFQ data-path-to-node="6,0,0,0" data-index-in-node="35">定制 A365-T6 铸铝医疗座椅组件配有深盲枢轴孔（Ø25mm，深度 85mm），需要 ±0.005mm 同心度 和 data-path-to-node="6,0,0,0" data-index-in-node="181">Ra 0.2 μm 镜面加工.

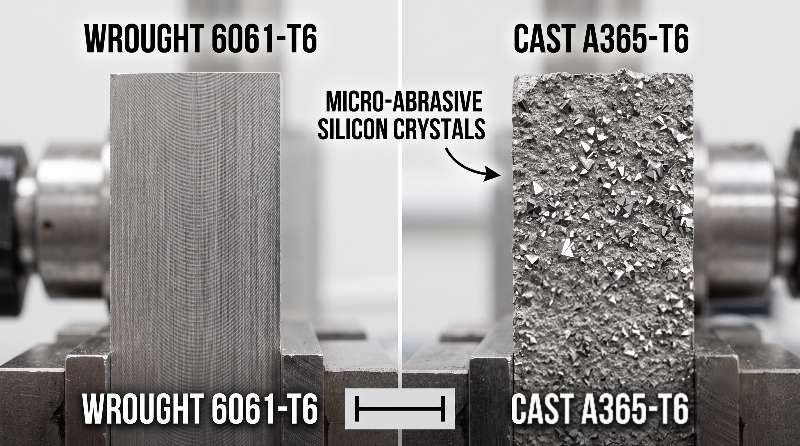

摩擦：铸造 A365-T6 含有高达 11.5% 的硅水晶。深度直径比为 3.4:1 时，标准镗杆在撞击这些硬硅相时会发生偏转和颤振。撕裂晶体会留下微孔，迫使进行昂贵的二次珩磨工艺，该工艺很容易因夹紧重复性误差而失败.

2.困难的数学：高压灭菌器与微公差

物理： 该组件在 温度下进行高压灭菌data-path-to-node="11,0,0,0" data-index-in-node="65">134°C.

数学：在加热过程中，Ø25mm 孔的热膨胀大致为：

现实： 热膨胀 (0.065mm) 比绘图的室温容差 (大 13 倍 data-index-in-node="116">0.005mm)。在车间实现的任何亚微米精度都会在灭菌器中立即消失.

3.力勤DFM解析

放松孔径： 我们说服客户将同心度打开到±0.025mm 和 Ra 至 0.8 μm，支持使用 PCD 刀具进行 1 套 5 轴 CNC 加工.

压接 PEEK 衬套： 我们设计了一个压接 PEEK 衬套的步骤：自润滑、生物相容性 PEEK 衬套插入孔内。衬套可自动对准、减震并吸收高压釜热膨胀.

影响： 制造成本下降了68%，交付时间从 4 周缩短至 8 天，并且组件寿命实际上翻倍.

点击此处进行查询👆

<风格> .anodize-cta-btn { 显示：内联块； 内边距：18px 50px 18px 40px； 背景：线性渐变(135deg,#1a5f8a,#0f4c75); 颜色：#fff； 字体大小：20px； 字体粗细：900； 字母间距：1px； 边框半径：12px； 文本装饰：无； 边框：2px实心rgba(255,255,255,0.3); 职位：亲属； 最小宽度：390px； 文本对齐：居中； 过渡：全部0.3s缓和； /* 按钮脉冲呼吸动效 */ 动画：pulse 2s 无限缓入缓出； } /* 悬浮：上浮放大、提亮底色 */ .anodize-cta-btn:悬停{ 背景:线性渐变(135deg,#2378a8,#155a8a); 变换：平移Y（-4px）缩放（1.04）； } /* 右下角跳动手指 */ .手指指针{ 位置：绝对； 右：20px； 底部：12px； 字体大小：28px； 动画：fingerBounce 0.7s无限缓入出； } /* 按钮脉冲动画 */ @关键帧脉冲{ 0%{变换:缩放(1);} 50%{变换:缩放(1.07);} 100%{变换:缩放(1);} } /* 手指上下跳动动画 */ @keyframes FingerBounce { 0%,100%{变换:translateY(0);} 50%{变换:translateY(-8px);} }

常见问题解答

问题1：为什么某些医疗部件使用A365-T6而不是6061-T6，它对加工有何影响？

A: A365-T6 铸铝专为高度复杂的有机几何形状而设计，可减少原材料减少材料浪费和粗铣时间。然而，其高硅含量（9.5% - 11.5%）使其极具磨蚀性。机械师必须使用 PCD 刀尖刀具以避免微碎裂并消除细菌可能滋生的表面凹坑.

问题2：食品接触 CNC 铝制零件的建议表面光洁度 (Ra) 是多少？

答： 对于卫生和就地清洗 (CIP) 应用，我们建议表面粗糙度为 Ra 0.4 μm 或更高，并结合 II 级阳极氧化。任何高度超过 Ra 0.8 μm 的扇贝或工具痕迹都会充当微缝隙，有机食物残渣可以绕过标准高压冲洗。

问题3：如何防止精密铝零件在高压灭菌过程中变形？

答：铝具有较高的热膨胀率。对于医用座椅铰链孔等高精度部件，我们在粗铣后进行180°C 2 小时的热应力消除烘烤。这可以稳定分子结构，确保关键的 ±0.01mm 公差在 134°C 蒸汽下不会变形。

问题4：我们可以对A365-T6铸铝进行III型硬涂层阳极氧化吗？

A： 是的，但是 铸造合金需要严格的化学控制。如果零件在钝化前暴露在车间湿度下太长时间，A365-T6 中的富硅相可能会导致涂层厚度不均匀或出现斑点。我们执行严格的加工后存储限制和定制的预蚀刻槽，以保证生物相容性、均匀的 50μm 硬涂层.

问题5：设计工程师如何优化医疗和食品级铝部件以降低成本？

答： 降低成本的最快方法是避免盲孔丝锥和超紧丝锥不动态要求的公差（如 ±0.005mm）。开放同心度限制并采用压配合、可更换的生物相容性 PEEK 或青铜衬套（而不是实心微加工孔）进行设计，可将加工成本降低高达 60% 以上.

点击此处进行查询👆

摘要

医疗和食品设备的精密 CNC 加工是一门严格控制冶金、卫生几何形状和应力稳定性的学科 。过度设计只会增加成本 。在宁波力勤工贸，我们利用 100 多台多轴数控机床、ISO 9001:2015 标准和先进的 DFM 专业知识，将复杂的蓝图转化为成本优化的生产现实 。 联系我们进行工程评估并在 24 小时内获得即时报价 .
