وصف المنتج
| شيء | يصف |
|---|---|
| التصميم/الحجم | وفقًا لرسومات أو عينات العميل |
| مادة | الألومنيوم: 6061، 6063، 6082، 7075، 5052، A380، إلخ. الفولاذ المقاوم للصدأ: SS201، SS301، SS303، SS304 (SS304 صالح للاستخدام مع الطعام)، SS316، SS316L، SUS430، SS416 الفولاذ: الفولاذ منخفض الكربون، الفولاذ الكربوني، 4140، 4340، Q235، Q345B، 20#، 45#، إلخ. الفولاذ السبائكي (15Cr، 20Cr، 42CrMo)، إلخ. النحاس الأصفر: HPb63، HPb62، HPb61، HPb59، H59، H68، H80، H90، إلخ. النحاس، البرونز، النحاس، إلخ. التيتانيوم: TC4 (TiAl6v4، الدرجة f5) البلاستيك: ABS، PC، PE، POM، Delrin، النايلون، البلاستيك، PP، PEI، Peek، إلخ. |
| عملية | التصنيع باستخدام الحاسوب (CNC)، الخراطة، الطحن، التشكيل، الخراطة، القطع، إلخ. |
| موعد التسليم | تستغرق العينات عادةً من 3 إلى 7 أيام عمل، وسيتم تنفيذ الإنتاج الضخم وفقًا للكمية المحددة بعد الموافقة على العينة. |
| معالجة السطح | الأنودة الشفافة، الأنودة الملونة، الطلاء الكيميائي، الصقل بالفرشاة، التخميل، التلميع، طلاء الكروم، السفع الرملي، النقش بالليزر، طلاء الزنك، أكسيد أسود، طلاء النيكل، طلاء الكروم، الكربنة، المعالجة الحرارية، الطلاء |
| معدات الاختبار | آلة قياس الإحداثيات (CMM)، أداة قياس ثنائية الأبعاد، جهاز عرض، مقياس ارتفاع، ميكرومتر، مقياس خيوط، جهاز اختبار الصلابة، فرجار، مقياس دبوس، جهاز اختبار رذاذ الملح، أداة قياس التمركز، مطياف. |
| نظام إدارة الجودة | ISO 9001:2015 IATF 16949:2016 ISO 13485:2016 |
| طلب | قطع غيار السيارات، قطع غيار الآلات، قطع غيار الكمبيوتر، قطع غيار الأجهزة الطبية، قطع غيار الأجهزة المنزلية، قطع غيار كهربائية، قطع غيار المنتجات الإلكترونية، قطع غيار إلكترونية، قطع غيار المولدات، قطع غيار المولدات الكهربائية، قطع غيار المولدات، القرطاسية، مفاتيح الطاقة، المفاتيح الصغيرة، مواد البناء، البضائع ومعدات الصوت والفيديو. |
| تنسيق الملف | Solidworks، Pro/Engineer، CAD، PDF، JPG، DXF، IGS |
| طَرد | كيس بلاستيكي داخلي، كرتون خارجي قياسي، أو حسب متطلبات العميل |
| شحن | الشحن البحري، الشحن الجوي، الشحن السريع الدولي (DHL، FedEx، TNT، UPS). |
| يخدم | يقدم فريق التجارة الخارجية المحترف خدمات سريعة الاستجابة وحماسية. تقرير فحص الأبعاد / شهادة المواد الخام / تقرير معالجة السطح / الرسم الهندسي تقرير RoHS / تقرير اختبار رذاذ الملح / تقرير اختبار الصلابة |
نظرة عامة على المنتج والهندسة المعمارية

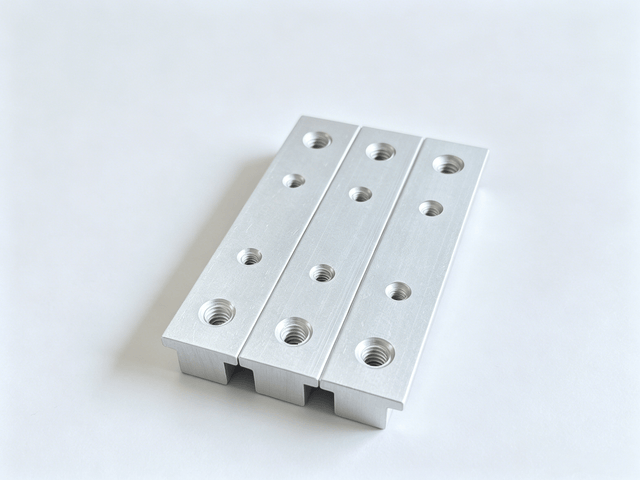

صُممت كتلة انزلاق المحاذاة المصنوعة من الألومنيوم عالي الدقة خصيصًا لأنظمة التحكم في الحركة الدقيقة، وتحديد المواقع الكهروضوئية الميكانيكية عالية الدقة، وأنظمة القياس الآلية، لتكون بمثابة مكون توصيل فائق الموثوقية. يتميز هذا المكون بتصميم ذي شكل جانبي متدرج غير متماثل، ومطلي بطبقة فضية مؤكسدة مصقولة، ويربط بين كتل المحامل الخطية، وأجهزة استشعار القياس المتخصصة، وهياكل الآلات المعيارية. ومن خلال دمج خيوط موحدة ثنائية المعيار ضمن منصة متجانسة واحدة، يوفر هذا المكون دقة أبعاد استثنائية، وصلابة هيكلية عالية، وتوافقًا معياريًا سلسًا مع منصات الأتمتة العالمية.
مواصفات المواد والمزايا المعدنية
تم تصنيع هذا المكون بدقة عالية من سبيكة الألومنيوم 6061-T6 المستخدمة في صناعة الطائرات، وهي مادة هيكلية من الألومنيوم والمغنيسيوم والسيليكون تشتهر بتوازنها الأمثل بين الاستقرار الفيزيائي والقوة الميكانيكية:
-
نسبة عالية من القوة إلى الوزن : بوزن صافٍ يبلغ 291 جرامًا فقط، تعمل هذه الكتلة الهيكلية على تقليل الكتلة الطفيلية للمراحل المتحركة، مما يسمح للرافعات الجسرية عالية السرعة وروبوتات الالتقاط والوضع بتحقيق معدلات تسارع أعلى دون التسبب في اهتزاز قصور ذاتي مفرط.
-
استقرار هيكلي استثنائي : بفضل المعالجة الحرارية الدقيقة والتقادم الاصطناعي (حالة T6)، يتم التخلص عمليًا من الإجهادات الدقيقة الداخلية في المقطع المشكل. يُظهر المكون مقاومة فائقة لاسترخاء الإجهاد، والزحف البعدي، والتشوه الحراري أثناء دورات التثبيت المستمرة.
-
مقاومة التآكل وأداء التخميد : توفر التركيبة المعدنية المتأصلة حماية طبيعية من العوامل الجوية وتخمد الصدى الميكانيكي عالي التردد الناتج عن محركات المؤازرة الخطية الديناميكية.
التصنيع المتقدم ودقة العمليات
تخضع كل مرحلة من مراحل الإنتاج لإجراءات تشغيل قياسية صارمة لتحويل نماذج التصميم بمساعدة الحاسوب عالية الدقة إلى أجهزة صناعية موثوقة:
-
قطع دقيق للقطاعات : تُقطع القطاعات الخام المبثوقة باستخدام شفرات منشار دائرية ديناميكية من الكربيد تعمل تحت تبريد مستمر. تحافظ عملية القطع على تعامد السطح بالنسبة لقطاع البثق في حدود 0.4 مم، مع ضمان خشونة سطح نهائية تبلغ Ra 3.2 خالية من النتوءات أو علامات التمزق أو عدم انتظام الحواف.
-
الحفر باستخدام الحاسوب متعدد المحاور وتشكيل الحواف المتدرجة :
-
يتم إجراء عملية تحديد المواقع باستخدام مثاقب مركزية متخصصة بزاوية 90 درجة لضمان عدم انحراف نقطة الحفر وتحديد موقع أصل الثقب بدقة.
-
تُنهي مثاقب اللب المتدرجة متعددة الشفرات المخصصة كلاً من القطر الداخلي الأصغر والشطبات الخارجية (C0.7 وC1) بضربة واحدة موحدة. وتُضبط مسافات التباعد الحرجة بين مراكز الشفرات (28.5 مم و63.5 مم) بدقة لضمان إمكانية التبادل التام بين دفعات الإنتاج.
-
-
تشكيل الخيوط على البارد بدون تشقق (التثبيت بالدرفلة) :
-
بدلاً من عملية القطع التقليدية التي تقطع خطوط حبيبات المعدن، يتم إنتاج الخيوط باستخدام صنابير تشكيل بالدرفلة عالية الدقة ومطلية (درجة تحمل RH5) من موردي الأدوات المتميزين.
-
تعمل تقنية التشكيل بالتدفق البارد على إعادة تنظيم خطوط الحبيبات المعدنية الداخلية بشكل مستمر على طول قمم وجذور الخيوط. وتؤدي هذه المعالجة بالتشكيل البارد إلى زيادة مقاومة قص الخيوط وقوة سحب الشد بأكثر من 30%، مما يقضي تمامًا على الرقائق السائبة والتقشر الدقيق داخل الثقوب العمياء والنافذة.
-
-
الأكسدة الكيميائية الوقائية : بعد إزالة الشحوم القلوية ومعادلة التآكل الدقيق، تخضع الأجزاء لعملية أكسدة فضية موحدة. يتم إغلاق طبقة الأكسيد المسامية الدقيقة الناتجة تمامًا، مما يوفر عزلًا كهربائيًا فائقًا للسطح، ومقاومة للتآكل الناتج عن الجزيئات الكاشطة، ومظهرًا جماليًا أنيقًا ناعمًا.
مصفوفة فحص الجودة الشاملة
يتم دمج ضمان الجودة بشكل مباشر في عملية التصنيع بدلاً من اعتباره مجرد فلتر ما بعد الإنتاج:
-
مراقبة الأداء الإحصائي أثناء العملية : تُجرى عمليات تفتيش دورية كل ساعتين، مع سحب ما لا يقل عن 3 أجزاء لكل مغزل عامل. يتم تمييز الأبعاد التي تقترب من حدودها القصوى فورًا لتعويض أداة القياس بشكل استباقي.
-
التحقق الهندسي متعدد البيانات : يتم إجراء التحقق باستخدام الفرجار والميكرومتر عبر جميع بيانات الكتف المتدرجة (بما في ذلك سماكات الخطوة الحرجة مثل 25.07 مم، 6.62 مم، 3.58 مم، و2.62 مم) لضمان أن يظل الخلوص الانزلاقي داخل الفتحات المتطابقة سلسًا وخاليًا من الالتصاق.
-
اختبار سلامة السن اللولبي : تخضع كل من السن اللولبية الداخلية 8-32 UNC و1/4-20 UNC لاختبارات قياس مزدوجة (حدود الفئة 2B). يتم فحص قطر الخطوة، وعمق التعشيق، وبداية السن اللولبي بشكل منهجي لضمان تثبيت البراغي بسلاسة في خطوط التجميع حول العالم.
سيناريوهات تطبيق متنوعة
-
محولات عربة الحركة الخطية : تعمل كحذاء تثبيت وسيط صلب متصل بعربات التوجيه الخطي، وتحويل حركة السكة إلى تشغيل ميكانيكي صلب لرؤوس المسح الضوئي والروبوتات الكارتيزية متعددة المحاور.
-
حوامل أجهزة الرؤية الآلية والمستشعرات البصرية : يتوافق نمط الخيوط المدمج 1/4-20 UNC بشكل مباشر مع المعيار الميكانيكي العالمي للأجهزة العلمية والكاميرات الصناعية والعدسات متحدة المركز ورؤوس قياس إزاحة الليزر.
-
تجهيزات أشباه الموصلات والقياسات في غرف التنظيف : بفضل الخيوط المشكلة على البارد بدون رقائق والأسطح المؤكسدة المقاومة للتآكل، فإن الكتلة لا تطلق أي تلوث جزيئي، مما يجعلها مناسبة تمامًا لتجهيزات المساعدة بالتفريغ، وأقواس معالجة كاسيت الرقائق، وبوابات فحص الألواح المسطحة.
-
أدوات هيكلية معيارية : تعمل ككتلة تثبيت محاذاة شديدة التحمل داخل قوالب التجميع الآلية، والتجهيزات المعيارية، والتجميعات الفرعية للمكونات الهوائية.
عرض القيمة الأساسية والمزايا التنافسية
-
التكامل القياسي الدولي الجاهز للتسليم : من خلال ربط نقاط التثبيت المدمجة 8-32 UNC بمواقع التثبيت شديدة التحمل 1/4-20 UNC، يتخلص مهندسو المعدات من الوزن والتكلفة وتفاوتات التراكم لألواح المحول الزائدة.
-
القضاء على تآكل الخيوط وتلفها : تتحمل الخيوط الداخلية المصنوعة من الألومنيوم المطروق والمشكلة على البارد دورات عزم دوران كبيرة دون سحب الخيوط، مما يوفر عمر خدمة موثوق به حتى في ظل الاهتزاز الشديد في أرضية المصنع.
-
التشغيل السريع للآلات : إن التكرار الهندسي الدقيق لسجلات التركيب يقلل من ساعات الضبط الميكانيكي والتسوية وإعادة المعايرة البصرية أثناء دمج الآلة، مما يؤدي إلى توفير مباشر في التكاليف وتقصير جداول التسليم التجارية.
التعليمات
س1: لماذا يتم تشكيل الخيوط الداخلية عن طريق التثبيت بالدرفلة بدون رقائق بدلاً من التثبيت بالقطع التقليدي، وكيف يؤدي ذلك إلى تحسين أداء التجميع؟
إجابة:
يؤدي التثقيب التقليدي بالقطع إلى قطع البنية الحبيبية الطبيعية للألمنيوم المطروق، مما يُنشئ نقاط تركيز إجهاد مجهرية ويترك بقايا رقائق أو نتوءات على طول جذر شكل السن اللولبي. في ظل الاهتزاز المستمر للآلة أو الصيانة الميدانية المتكررة، تكون الأسنان اللولبية المقطوعة أكثر عرضة لتلف السن، والتآكل، وانفصال رقائق معدنية قد تُلوث الأجزاء الميكانيكية الحساسة.
تستخدم كتلة الانزلاق هذه صنابير تشكيل بالدرفلة مطلية عالية الجودة (تصنيف تحمل RH5) لتشكيل الخيوط الداخلية من خلال التشوه البلاستيكي المتحكم به. تحافظ عملية التشكيل البارد هذه، الخالية من الرقائق، على خطوط الحبيبات الهيكلية المتصلة التي تتوافق بدقة مع هندسة الخيط، مع توليد إجهادات ضغط متبقية مفيدة على جدران الجوانب. ونتيجة لذلك، تتحسن مقاومة القص للخيوط الداخلية ومقاومة الإجهاد بأكثر من 30%، مما يقضي تمامًا على الرقائق السائبة ويضمن احتفاظًا موثوقًا به بعزم دوران عالٍ خلال دورات تجميع لا حصر لها.
س2: ما هو الغرض الوظيفي من شكل الكتف المتدرج ومزيج الخيوط المزدوجة 8-32 UNC و 1/4-20 UNC؟
إجابة:
يُشكّل شكل الكتف المتدرج مرجعًا ميكانيكيًا متكاملًا للتسجيل ودليلًا للمحاذاة. يستقر بدقة في فتحات T الهيكلية أو تجاويف العربة الخطية المطابقة، مما يضمن تثبيتًا عرضيًا محكمًا ويمنع الانحراف الدوراني أثناء شد البراغي. هذا يحافظ على استقامة ومحاذاة الوحدات الخطية متعددة المحاور أثناء التشغيل الديناميكي.
يضمن التكامل المتعمد لنمطين موحدين ومتميزين للخيوط توافقًا شاملاً مع الأجهزة:
-
خيوط 8-32 UNC : تعمل كنقاط تثبيت مخصصة للمكونات الفرعية المساعدة، مثل أجهزة استشعار التقارب، والمقاطعات الضوئية، ورؤوس قراءة التشفير الخطي، ومفاتيح الحد، وتجهيزات إدارة الأسلاك.
-
خيوط 1/4-20 UNC : تتوافق مع معيار الرؤية البصرية والآلية العالمي، مما يتيح تركيبًا مباشرًا وثابتًا لكاميرات الفحص الصناعية، والعدسات متحدة المركز، وأجهزة استشعار التثليث الليزري، أو أقواس الحمولة الهيكلية.
إن الجمع بين أبعاد التركيب على كتلة متجانسة واحدة يلغي الحاجة إلى لوحات محول مساعدة، مما يقلل من تفاوتات التراكم ويوفر مساحة قيمة داخل آلات التشغيل الآلي.
س3: هل يفي تشطيب السطح المؤكسد بالفضة بالمتطلبات الصارمة لمرافق غرف الأبحاث النظيفة أو البيئات الصناعية المسببة للتآكل؟
إجابة:
نعم، بلا شك. بعد عملية التصنيع متعددة المحاور، تخضع كل قطعة لعملية إزالة شحوم شاملة، ومعالجة دقيقة لإزالة الشوائب، وعملية أنودة فضية مضبوطة بدقة مع إحكام إغلاقها بالماء الساخن منزوع الأيونات. ينتج عن ذلك حاجز متجانس من أكسيد الألومنيوم غير موصل للكهرباء.
-
الحماية من التآكل والمواد الكيميائية : تعمل الطبقة الكثيفة السلبية الشبيهة بالسيراميك على عزل ركيزة الألومنيوم 6061-T6 بشكل موثوق عن المبردات الصناعية وزيوت التشحيم والرطوبة الجوية، مما يمنع حدوث التنقر السطحي والأكسدة وتغير اللون.
-
انعدام تقشر الجسيمات : نظرًا لأن عملية الأنودة هي تحويل كيميائي كهربائي متكامل للمعدن الأساسي، وليست طلاءً مرشوشًا أو طبقةً مطلية، فإن السطح لن يتقشر أو يتشقق أو يُنتج غبارًا دقيقًا تحت الاحتكاك الانزلاقي العادي. وهذا يضمن الامتثال الكامل لحدود التلوث الجسيمي الصارمة المطلوبة في بيئات أشباه الموصلات والخلايا الشمسية وغرف العمليات النظيفة الطبية الحيوية.
-
جمالية غير لامعة مضادة للانعكاس : تعمل اللمسة النهائية الساتينية الموحدة على تشتيت أشعة الضوء المباشرة، مما يؤدي إلى القضاء بشكل فعال على اللمعان والبقع الساخنة التي قد تؤثر على دقة أنظمة إضاءة الرؤية الآلية ومقاييس الإزاحة بالليزر.
