Label	Value
材料	customized
绘图格式	2D（PDF/CAD/DWG）和 3D（STEP/IGES/GLB）
Specification
Processing Precision	0.01mm
Production Capacity	10000/year
Process Usage
Surface Finish	Customized Finishing

产品描述

<表格样式=“宽度：99.9599％；”边框=“1”cellspacing=“1”cellpadding=“1”> <正文> 事物描述设计/尺寸根据客户图纸或样品材质

铝：6061、6063、6082、7075、5052、A380 等

不锈钢：SS201、SS301、SS303、SS304、（SS304食品级）、SS316、SS316L、SUS430、SS416

钢材：低碳钢、碳钢、4140、4340、Q235、Q345B、20#、45#等

合金钢（15Cr、20Cr、42CrMo）等

黄铜：HPb63、HPb62、HPb61、HPb59、H59、H68、H80、H90等

铜、青铜、紫铜等

钛：TC4（TiAl6v4，f5 级）

塑料：ABS、PC、PE、POM、Delrin、尼龙、塑料、PP、PEI、Peek 等

流程数控加工、车削、铣削、冲压、车削、切削等交货时间样品通常需要3-7个工作日，样品批准后将根据详细数量进行批量生产。表面处理透明阳极氧化、彩色阳极氧化、化学涂层、拉丝、钝化、抛光、镀铬、喷砂、激光雕刻、镀锌、发黑、镀镍、镀铬、渗碳、热处理、喷漆测试设备三坐标测量机（CMM）、二维测量仪、投影仪、高度计、千分尺、螺纹规、硬度计、卡尺、销规、盐雾测试仪、同心度测量仪、光谱仪。质量管理体系

ISO 9001:2015
IATF 16949:2016

ISO 13485:2016

应用汽车零件、机械零件、电脑零件、医疗零件、家电零件、电气零件、电子产品零件、电子零件、发电机零件、交流发电机零件、发电机零件、文具、电源开关、微动开关、建筑、商品及影音设备。文件格式 Solidworks、Pro/Engineer、CAD、PDF、JPG、DXF、IGS 封装内塑料袋，外标准纸箱，或根据客户要求运费海运、空运、国际快递（DHL、FedEx、TNT、UPS）。发球专业的外贸团队提供热情、快速的响应服务。
尺寸检验报告/原材料证明/表面处理报告/工程图
RoHS报告/盐雾测试报告/硬度测试报告

X射线板支架-加工细节和技术解决方案

作为一家专业的非标精密加工工厂，我们很高兴为您介绍这款X射线板支架的加工细节和技术解决方案：

产品概览

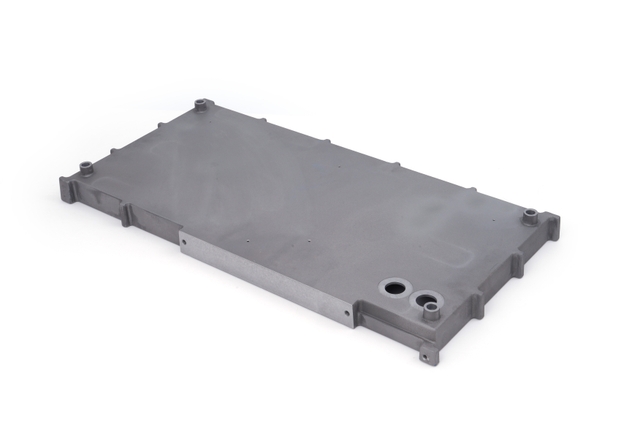

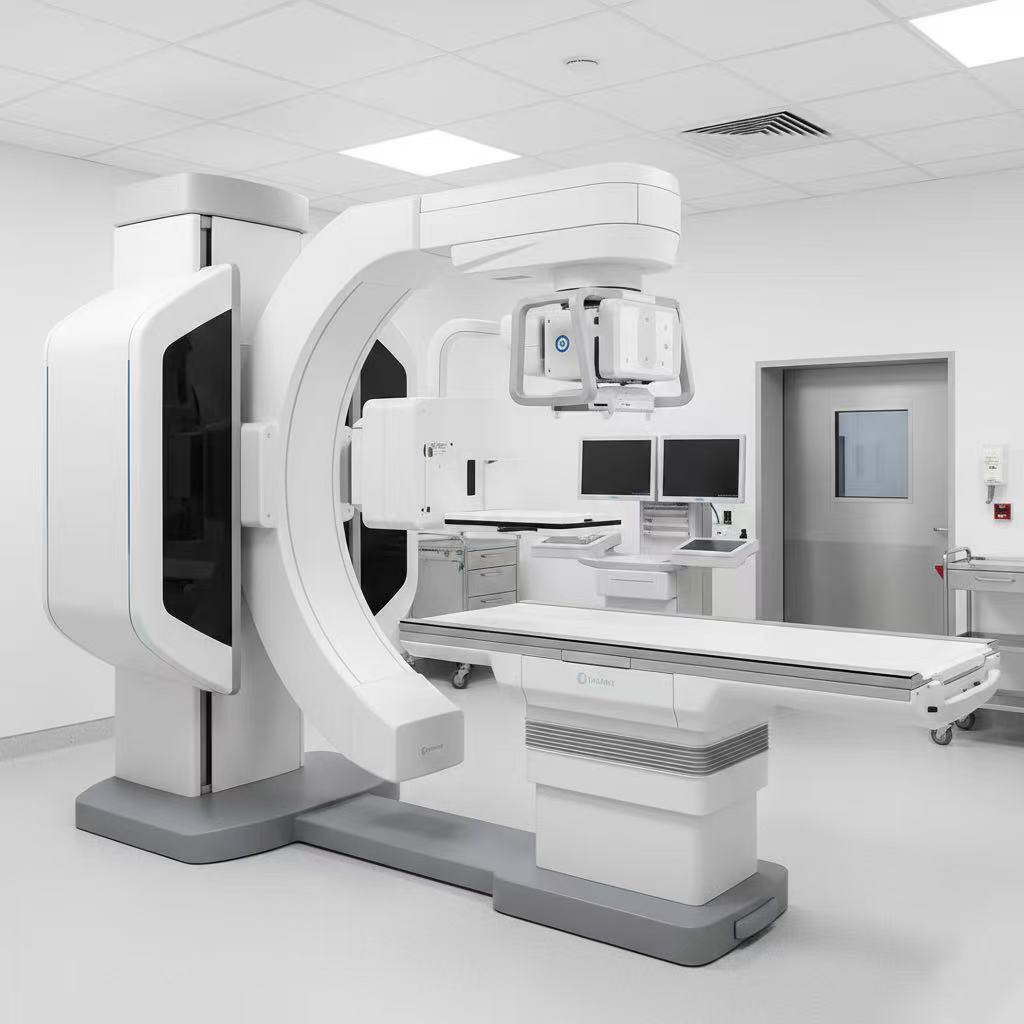

该组件是医用X射线机内部使用的高精度电路板支架。为了满足医疗设备对稳定性和电磁环境的严格要求，该产品采用优质铝合金铸造，并经过精密数控加工和专业表面阳极氧化处理。该支架集电路板支撑、散热管理、精确机械定位等多种功能于一体，是医疗影像设备的核心结构部件。

制造流程

对于此类高精度非标定制零件，我们建立了严格的生产流程：

首先对铸件毛坯进行缺陷检测，以确保内部结构致密。
随后进行粗加工，去除大部分余量，结合时效处理工艺，有效消除材料内部应力，防止成品出现微小变形。
在精密加工阶段，所有高精度孔和定位面均在多轴加工中心上切割。
最后进行阳极氧化处理，增强产品的表面硬度和耐腐蚀性。

加工难度

在制作过程中，我们重点攻克以下技术挑战：

薄壁结构变形控制：由于产品尺寸大、结构薄，加工时振动容易影响平面度。
极高的孔位一致性要求：支架上有众多不同规格的螺纹孔和定位孔，必须保证极高的相对位置精度，才能保证电路板的顺利安装。
高表面质量要求：多个接触面必须达到非常高的光滑度，以满足组装后的导热或密封要求。
复杂的内腔结构：这对加工路径规划和刀具选择提出了很高的要求。

技术解决方案

针对上述困难，我们采取了针对性的改进措施：

我们设计专用定制夹具，通过合理的装夹方式抑制薄壁零件的加工振动。
精密加工在恒温车间进行，严格控制环境温差对铝合金尺寸的影响。
采用高速精密铣削技术，结合高性能刀具，确保复杂曲面、槽缝一次性精准成型。
实行全流程质量检验，利用高精度测量设备验证关键特性，确保产品完全符合技术规范。

我们了解医疗配件的精度直接关系到机器的整体性能。凭借丰富的非标加工经验和严格的质量控制体系，我们致力于为您提供高度可靠的产品交付和全面的技术支持。
