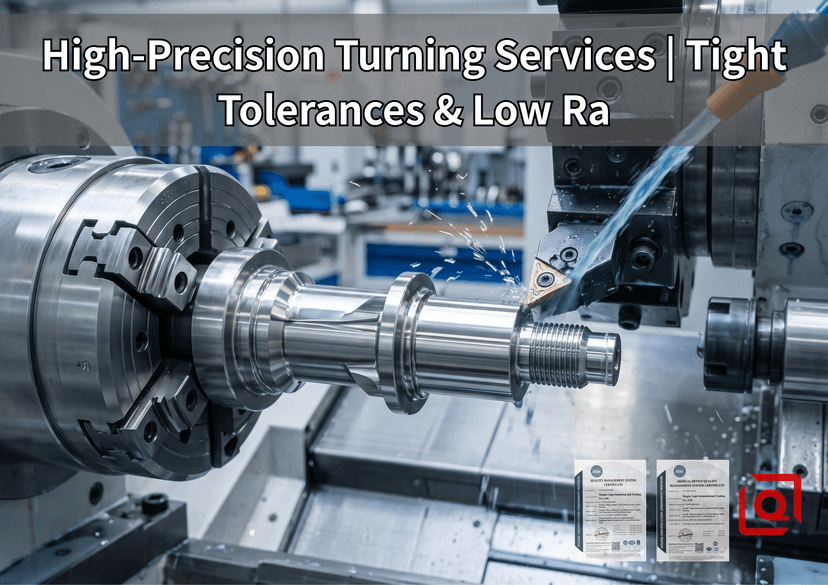

خدمات الخراطة عالية الدقة | التفاوتات الضيقة وانخفاض Ra

إذا كنت مدير مشتريات في الخارج، أو مهندس أجهزة، أو ممارسًا في التصنيع، فأنت تعرف بالفعل المخاطر: ففارق بضعة ميكرونات فقط يمكن أن يحول مجموعة مهمة من أعمدة الطيران، أو الغرسات الطبية، أو الموصلات الإلكترونية إلى خردة باهظة الثمن.

في التصنيع الحديث، تطورت عملية الخراطة الدقيقة من عملية تصنيع أساسية إلى نظام يتم التحكم فيه بدرجة عالية حيث يجب أن تكون قدرات المعدات، وهندسة الأدوات، والديناميكيات الحرارية، وسلوكيات المواد متزامنة تمامًا. يشرح هذا الدليل الأساسيات الفنية للخراطة الدقيقة، مع نصائح عملية ونصائح حول التصميم للتصنيع (DFM) لمساعدتك على زيادة إنتاجك إلى الحد الأقصى وحل تحديات سلسلة التوريد النموذجية.

1. ما هو الخراطة "الدقيقة" مقابل الخراطة "العادية"؟

تعتمد الخراطة في جوهرها على المبدأ الميكانيكي المجرب والحقيقي المتمثل في تدوير قطعة العمل وتغذية الأداة. يقوم المغزل بتدوير المادة الخام وتقوم أداة القطع ذات النقطة الواحدة بقص المخزون على طول مسار خطي أو شعاعي محسوب.

ولكن هناك تحولًا تقنيًا كبيرًا في العملية عندما ينتقل المتجر من الخراطة العادية إلى الخراطة الدقيقة:

تشغيل أسطواني عالي الدقة على مخرطة CNC متعددة المحاور.

• التحمل الأبعاد : الخراطة العادية تهدف عادة إلى التفاوتات من IT9 إلى IT11 (أعشار المليمتر). يحقق الخراطة الدقيقة بشكل روتيني من IT6 إلى IT8، وغالبًا ما يتم الحفاظ على الأبعاد في حدود ±5 ميكرون أو أكثر إحكامًا.

• اللمسة النهائية للسطح : يوفر التدوير الدقيق تشطيبات سطحية تشبه المرآة، بين Ra 0.8 ميكرومتر وRa 0.1 ميكرومتر، بدلاً من ترك علامات تغذية واضحة ومميزة. وهذا يلغي الحاجة إلى الطحن الثانوي أو التلميع اليدوي في التطبيقات المتطورة.

• الحتمية الهندسية: الدقة الحقيقية تتطلب إدارة المتغيرات المخفية. نفاذ المغزل يملي عليك استدارة ; يتحكم دقة المسمار الرصاص في جهازك الأبعاد الخطية ; وصلابة التثبيت تمنع انحراف الجزء أثناء القطع. إذا فشل أي من هذه الركائز الثلاث، تختفي الدقة.

2. النظام البيئي للأدوات والآلات

إن اختيارك للأجهزة والمواد الاستهلاكية يحدد بشكل مباشر سقف ما يمكن أن يحققه خط الإنتاج الخاص بك. دعونا نلقي نظرة على الأدوات الفعلية وخيارات الماكينات التي تقود مشروعًا ناجحًا.

2.1 تكوينات الجهاز

يعتمد اختيار التصميم المناسب للماكينة بشكل كامل على مدى تعقيد الأجزاء وحجم الإنتاج:

2.2 ركائز الأدوات وهندسة القطع

عند اختيار مادة الأداة، فإنك تقوم بموازنة الصلابة ومقاومة التآكل ومتانة الصدمات.

حامل أدوات دوار قابل للفهرسة وتنوعات شريط مملة.

• كربيد الحبوب الدقيقة: العمود الفقري المطلق للدوران الدقيق. فهو يوازن بين الاحتفاظ الممتاز بالحواف والمتانة الكافية للتعامل مع الانقطاعات الصغيرة البسيطة.

• نيتريد البورون المكعب (CBN): يأتي في المرتبة الثانية بعد الماس في الصلابة. للفولاذ الصلب (أعلى من HRC 50) حيث تبلى أدوات الكربيد في ثوانٍ.

• الماس متعدد البلورات (PCD): هذا هو الخيار الأفضل للسبائك غير الحديدية (مثل الألومنيوم عالي السيليكون) والبوليمرات الكاشطة. تتميز بنصف قطر حافة حاد جدًا، مما يقلل من قوى القطع ويتجنب انحراف الجدران الرقيقة.

2.3 ديناميكيات العمل والتحكم الحراري

يجب الإمساك بقطعة العمل من أجل العمل الدقيق بقبضة قوية ولكن لطيفة.

• الأجزاء ذات الجدران الرقيقة : تطبق خراطيش قياسية ثلاثية الفك قوى شعاعية مركزة تميل إلى جعل الأنابيب الرقيقة بيضاوية. بالنسبة لهذه التطبيقات، نستخدم أطواقًا مجزأة أو فكوكًا دائرية مُشكَّلة خصيصًا لتوزيع ضغط التثبيت حول المحيط بأكمله (360 درجة).

• أعمدة رفيعة: أي جزء بنسبة عرض إلى ارتفاع (الطول إلى القطر) أكبر من 4:1 سوف ينحرف تحت ضغط الأداة. للتغلب على ذلك نستخدم مراكز حية أو مساند ثابتة لدعم قطعة العمل.

• الإدارة الحرارية: يؤدي القطع إلى توليد حرارة احتكاك موضعية هائلة. إذا تركت القطعة دون إدارة، فإنها تتوسع أثناء القطع، ثم تنكمش خارج المواصفات بمجرد أن تبرد على طاولة الفحص. تستخدم الإعدادات الدقيقة سوائل القطع الاصطناعية أو أنظمة التبريد عالية الضغط (HPC) التي يتم تسليمها مباشرة عند طرف الأداة لإزالة الحرارة وإخلاء الرقائق على الفور.

3. التقنيات التشغيلية الأساسية

تتطلب كل ميزة تناوبية استراتيجية مخصصة لمسار الأدوات. نادرًا ما يقتصر الدوران الدقيق على قطع أسطوانة مستقيمة.

• التجويف والعمل الداخلي: تكون الثقوب الداخلية عرضة لانحراف الأداة لأن قضيب التجويف يجب أن يتدلى من البرج. ولمكافحة الثرثرة، يستخدم المهندسون قضبان الثقب المصنوعة من الكربيد الصلب (التي تزيد صلابة الفولاذ عن ثلاثة أضعاف) ويبرمجون أعماقًا متحفظة للقطع.

• التشكيلات الجانبية، المستدقة ونصف القطر: يتطلب تحديد الخطوط المستمر استيفاءً سلسًا من التحكم باستخدام الحاسب الآلي. لتجنب الأنسجة المتدرجة على طول نصف القطر، يجب أن تستخدم مسارات الأدوات أوضاع سرعة السطح الثابتة (CSS) بحيث يتسارع عمود الدوران تلقائيًا عندما تقترب الأداة من خط الوسط.

• عمليات الترابط: تتضمن عملية الترابط قوى متقطعة عالية على حافة الأداة. يجب أن تستخدم إجراءات الخيط متعددة التمريرات إستراتيجية تغذية داخلية معدلة عن طريق القطع على جانب واحد من شكل الخيط لف الرقائق بسلاسة ومنع تقطيع قمة الخيط.

4. سير العمل الشامل واستراتيجية التصنيع الطبقية

لتحقيق تفاوتات ميكرونية بشكل موثوق عبر آلاف الأجزاء، يجب على المتجر تنفيذ تسلسل تصنيع صارم ومتعدد المراحل.

[Drawing & DFM Audit] ➔ [Stress-Relieved Blank Prep] ➔ [Roughing Stage] ➔ [Semi-Finishing] ➔ [In-Process OMM Probe] ➔ [Finishing Pass]

4.1 المعالجة الطبقية: التخشين حتى التشطيب

لا تحاول أبدًا الوصول إلى البعد النهائي بتمريرة واحدة. تنتج المادة وتتحول عندما يتم قطع جلدها الخارجي.

1. التخشين: استخدم أعماق القطع الثقيلة ( 1.5 مم - 3.0 مم ) لتحقيق معدلات إزالة أعلى للمواد (MRR). تعمل هذه الخطوة على تخفيف الضغوط المادية الداخلية بشكل متعمد وتوفر قاعدة يمكن التنبؤ بها.

2. نصف التشطيب: يزيل الخطوات الخشنة، مع ترك بدل مخزون ( عادة من 0.2 مم إلى 0.4 مم ) للممر الأخير. يتيح ذلك لأداة التشطيب أن تشعر بضغط القطع المتسق والمتوقع.

3. التشطيب: يستخدم سرعات دوران عالية، وتغذية دقيقة ( 0.05 مم/دورة إلى 0.1 مم/دورة )، وعمق قطع ضحل لتحقيق خشونة السطح المستهدفة والبعد النهائي لمستوى الميكرون.

4.2 القياس على الآلة (OMM) والتعويض

حتى أفضل الآلات تتعرض للانجراف الحراري مع تغير درجة حرارة أرضية المتجر على مدار اليوم. تعمل عمليات الدوران المتطورة على دمج مجسات الترددات الراديوية الآلية مباشرة في برج الأداة. تتوقف الماكينة في منتصف الدورة، وتستكشف ميزة مرجعية مهمة، وتحسب إزاحة تآكل الأداة الدقيقة، وتقوم بتحديث نظام الإحداثيات الخاص بها ديناميكيًا قبل تنفيذ تمرير التشطيب النهائي.

5. تحسين المواد والمعايير الفنية

تتطلب المعادن المختلفة استراتيجيات قطع فريدة تمامًا. يوجد أدناه دليل هندسي معتمد يطابق المواد مع بيانات التصنيع الواقعية:

6. دليل استكشاف الأخطاء وإصلاحها: العيوب والإصلاحات الهندسية

عندما تخرج الأجزاء عن المواصفات، استخدم مصفوفة استكشاف الأخطاء وإصلاحها هذه لتشخيص السبب الجذري وتصحيحه بسرعة:

7. دراسات الحالة في العالم الحقيقي

دراسة الحالة 1: الموصل الهيدروليكي من التيتانيوم الفضائي

• المواد: تيتانيوم Ti-6Al-4V

• التحدي: تحقيق تفاوت للقطر الخارجي قدره ±0.008 مم على مدى 5000 قطعة دون تآكل الأداة مبكرًا بسبب الحرارة الموضعية.

• الحل: التشغيل على مخرطة CNC متعددة المحاور مع إدخالات كربيد فاخرة مطلية بتقنية PVD، ونظام تبريد عالي الضغط عبر عمود دوران يبلغ 70 بارًا يركز على منطقة القطع.

• النتيجة: زيادة عمر الأداة بنسبة 240% ، والقضاء على التمدد الحراري تمامًا، وتم فحص الدفعة النهائية بمعدل إنتاجية 99.8% .

دراسة الحالة 2: ملحق مفصل الورك الاصطناعي من الدرجة الطبية

• المواد: 316L VM الفولاذ المقاوم للصدأ الطبي

• التحدي: تحقيق سطح نهائي لا تشوبه شائبة يبلغ Ra 0.2 ميكرومتر مباشرة على الماكينة، مما يؤدي تمامًا إلى التخلص من مراحل التلميع اليدوية التي قد تؤدي إلى تغيير الاستدارة الهندسية.

• الحل: استخدام مركز Turn-Mill مع مسار أدوات مخصص محسّن. تم استخدام هندسة إدراج ممسحة خاصة مع زيت قطع أنيق عالي التشحيم.

• النتيجة: أدى التشطيب السطحي المتسق لـ Ra 0.15 ميكرومتر إلى القضاء على خط التلميع، مما يقلل إجمالي أوقات دورة الإنتاج بنسبة 35% .

8. إرشادات سوق دبي المالي للمشتري: تحسين التكلفة والجودة

لضمان أقل تكلفة وأسرع مهلة من شريك تصنيع خارجي، قم بتضمين قواعد التصميم للتصنيع هذه في مطبوعاتك:

القاعدة 1: تجنب الإفراط في تحديد التشطيبات السطحية لا تحدد تشطيب سطح Ra 0.4 ميكرومتر على جميع الأسطح إذا كان تشطيب السطح Ra 1.6 ميكرومتر يعمل على الأسطح غير المتزاوجة. تتطلب التشطيبات السطحية الأكثر إحكامًا معدلات تغذية أقل وتغييرات متزايدة في الأدوات، مما يزيد من تكاليف المعالجة.

القاعدة 2: قم بتضمين أخاديد تخفيف الأدوات لخيوط التزاوج عند تصميم عمود مدور يصل إلى الكتف، قم دائمًا بتصميم أخدود تخفيف الخيط عند الوصلة. إن إجبار أداة الخراطة على قطع الخيوط الواضحة بشكل مثالي على الحائط العمودي يؤدي إلى كسر الأداة وارتفاع معدلات الخردة.

التحقق من صحة المقاييس للتفاوتات النهائية.

9. الأسئلة الشائعة حول المشتريات: سد فجوة الاتصالات

س: كيف يمكن للمتجر ضمان اتساق الأبعاد عبر مجموعة كبيرة الحجم تزيد عن 10000 قطعة؟ ج: ابحث عن المتاجر التي تستخدم أنظمة تعويض تآكل الأدوات الآلية، ووحدات التغذية الشريطية الآلية، ومحطات القياس المباشرة. يجب أن يتضمن بروتوكول ضمان الجودة القوي مخططات التحكم في العمليات الإحصائية (SPC) في الوقت الفعلي لمراقبة قيم CPK، مما يضمن اكتشاف الاختلافات قبل وقت طويل من تجاوز حدود التسامح.

س: هل من الاقتصادي استبدال الطحن الأسطواني الثانوي بالطحن الدقيق الدقيق؟ ج: نعم بالتأكيد. يمكن لمخارط CNC الحديثة التي تستخدم إدخالات CBN أن تؤدي بسهولة "تدويرًا قويًا" للمواد حتى HRC 62 . يتيح لك هذا الجمع بين الخراطة الخشنة والمعالجة الحرارية والتشطيب النهائي الدقيق، كل ذلك ضمن إعداد ماكينة واحدة، مما يقلل تكاليف معالجة المواد وأوقات الدورات بشكل كبير.

س: كيف يمكنك التعامل مع الأجزاء ذات الجدران الرقيقة لمنع تشوه ظرف الظرف؟ ج: نحن نستخدم عقد العمل المخصص. بدلاً من الفكوك الصلبة القياسية، نستخدم فكوكًا دائرية ملتفة أو أطواق هوائية مخصصة تعمل على توزيع قوة التثبيت. نقوم أيضًا بتحسين مسارات الأدوات للقطع باتجاه أقوى جزء من التركيب، وبالتالي لن يتشوه الجزء أثناء التشغيل الآلي.

س: ما هي الأعمال الورقية التي تأتي مع مورد الخراطة الدقيقة؟ ج: بالنسبة للأجزاء الدقيقة، يجب أن تتلقى دائمًا تقرير اختبار المواد (MTR) مع شحنتك للتحقق من كيمياء المواد الخام، وتقرير فحص كامل الأبعاد (يتضمن غالبًا بيانات CMM)، وأي شهادات امتثال قابلة للتطبيق (مثل شهادات RoHS أو REACH).
