硬质阳极氧化处理对内螺纹的影响：尺寸、螺距和攻丝余量

零件离开机床时螺纹干净。一周后，它又变黑变硬，无法拧上同样的螺丝。这种尴尬的场景在阳极氧化铝加工中屡见不鲜，而罪魁祸首并非总是切削刀具。本指南将从图纸到检验，逐一分析问题所在。它将揭示间隙的去向，说明为什么扩大丝锥孔只是解决问题的一部分，以及在需要遮蔽的情况下，调整丝锥、使用螺纹铣刀或进行后续加工才是更合理的选择。

这里是值得在图纸旁标注的数字。氧化物是从每个侧面向外生长的，而不是直接穿过孔。在标准的 60 度角形状上，一个表面的向外生长在节圆直径处大约会放大四倍。如果 50 微米厚的氧化膜在原始表面外侧留下 25 微米，则内部节圆直径可能会缩小约 100 微米。入口可能看起来正常，但更深处的配合部分可能已经消失。

不要把这些计算结果当作一成不变的工艺流程。合金成分、镀液控制、预处理、挂架位置、孔深和溶液流动都会产生影响。一个小的丝锥可能比旁边的对照面镀膜少得多。把配方当作初涂，与精加工商商定工艺路线，然后让涂覆后的首件样品来确定最终的偏差。

硬涂层对内螺纹内部的影响

MIL-PRF-8625 标准下的 III 型硬涂层是由铝材本身生长而成的。槽处理将表面转化为氧化铝，而不是简单地在其上涂漆。部分氧化物形成于原有表面之下，部分则凸出于原有表面。加工车间通常先进行一半进料一半出料的估算，然后再根据实际工艺数据修正该估算。

这种区别在螺纹孔中至关重要。氧化物从两个倾斜侧面、顶部区域以及细径表面生长。内孔以三种相关但不同的方式逐渐缩小。

1.短轴直径可能会减小到径向向外生长量的两倍左右。

2. 60 度内螺纹的有效节圆直径可能会因径向向外生长而减小约四倍。

3.在用卡尺或销钉进行简单检查之前，内螺纹和外螺纹之间的可用间隙可能会消失。

MIL-PRF-8625F中的设计信息指出，阳极氧化涂层会影响螺纹的主径、小径和节圆直径。对于 60 度螺纹，节圆直径的变化是表面生长量的四倍。Precision Coating 的III 型硬质阳极氧化技术指南也指出了同样的实际关系，并强调了规划中常用的大致相等的渗透深度和堆积深度。

力勤公司针对MIL-PRF-8625阳极氧化要求的相关指南更详细地解释了类型、等级、密封性、厚度和图纸标注等方面的决策。在选择螺纹余量之前，请参考该规范。

4倍节圆直径法则，附车间计算

使用以下变量进行早期 DFM 估计。

1.设 T 为垂直于表面测量的指定总硬涂层厚度。

2.将外侧部分命名为 g。一半的胶片，或 0.5T，是工作表中一个合理的第一个条目。

3.在 60 度角的节圆直径旁边，写上 4g。

4.估计小直径闭合量为 2g。

假设一项作业要求厚度为 50 微米。由于一半的薄膜会高于原有表面，因此在 g 值框中放入 25。四组 25 微米的薄膜可以将节圆直径缩小 100 微米。两组薄膜可以将小径缩小 50 微米。换算成英寸，初始薄膜厚度为 0.002 英寸，在其中一个面上减去 0.001 英寸，预计节圆直径处的厚度约为 0.004 英寸。

这张表格可以开启讨论，但它本身并不能作为合格零件的依据。订单、螺纹标准和合格的镀层仍然决定着零件的合格与否。MIL-PRF-8625F 标准提出了一个略显尴尬但却至关重要的观点：小孔和螺纹孔的涂层情况可能从几乎没有涂层到完全正常的涂层都有可能。使用塞规测量首件涂层情况，可以告诉你电子表格无法提供的信息。

为什么螺纹间距和尺寸会改变风险

公制螺纹和英制螺纹都具有60度的侧切角，从而形成4g关系。粗螺距或细螺距不会改变这种几何形状，但会改变最终加工效果。由于螺纹深度较浅，细螺距螺纹的加工性能会更快下降。小螺纹丝锥的另一个缺点是：它们更难堵塞、更难清洗，而且检查起来也不方便。

仅凭尺寸来判断螺纹规格通常是行不通的。一个开口的 M6 x 1 盖孔和一个深孔的 M6 x 0.75 调节器，即使都标有 M6，用途也截然不同。如果把这种螺纹放在油道旁边，或者打算安装嵌件，就会出现一系列新的清洁和维护问题。

正确的起始问题是功能性的。

1.侧面真的需要氧化层吗？还是可以通过位置或其他表面处理来保护它们？

2.孔内将安装什么：铝制、镀钢制、不锈钢五金件还是嵌件？

3.最终要求是 ISO 6H、Unified 2B 或 3B，定制节圆直径窗口，还是仅自由运行组件？

4.该螺纹是盲孔、通孔、通风孔还是与流体通道相连？

5.客户是否接受裸露的螺纹（需遮蔽），裸露的铝材将如何保护？

6.图纸在所有工序完成后是否需要进行最终的测量？

如需更全面地比较表面处理工艺和保护特性，请参阅力勤的CNC铣削铝材OEM表面处理指南。该指南将硬质涂层、II型阳极氧化、化学薄膜和遮蔽处理纳入同一制造决策中。

攻丝钻头尺寸与节圆直径公差并不相同

这是我们在询价单中最常见的错误。例如，一个团队要求50微米的硬质涂层，因此选择了更大的丝锥钻头，却仍然使用标准丝锥。最终的螺丝可能仍然会卡住。

丝锥钻头主要确定内螺纹的小径和螺纹百分比。丝锥或螺纹铣刀确定螺纹侧面和节圆直径。扩大导向孔可以减少螺纹顶面干涉和攻丝扭矩，但并不能自动将节圆直径的极限值移动到足以吸收两侧螺纹涂层的位置。如果精加工余量是节圆直径的问题，则必须在节圆直径处进行处理。

对于生产工程而言，控制计划中应将三个维度分开。

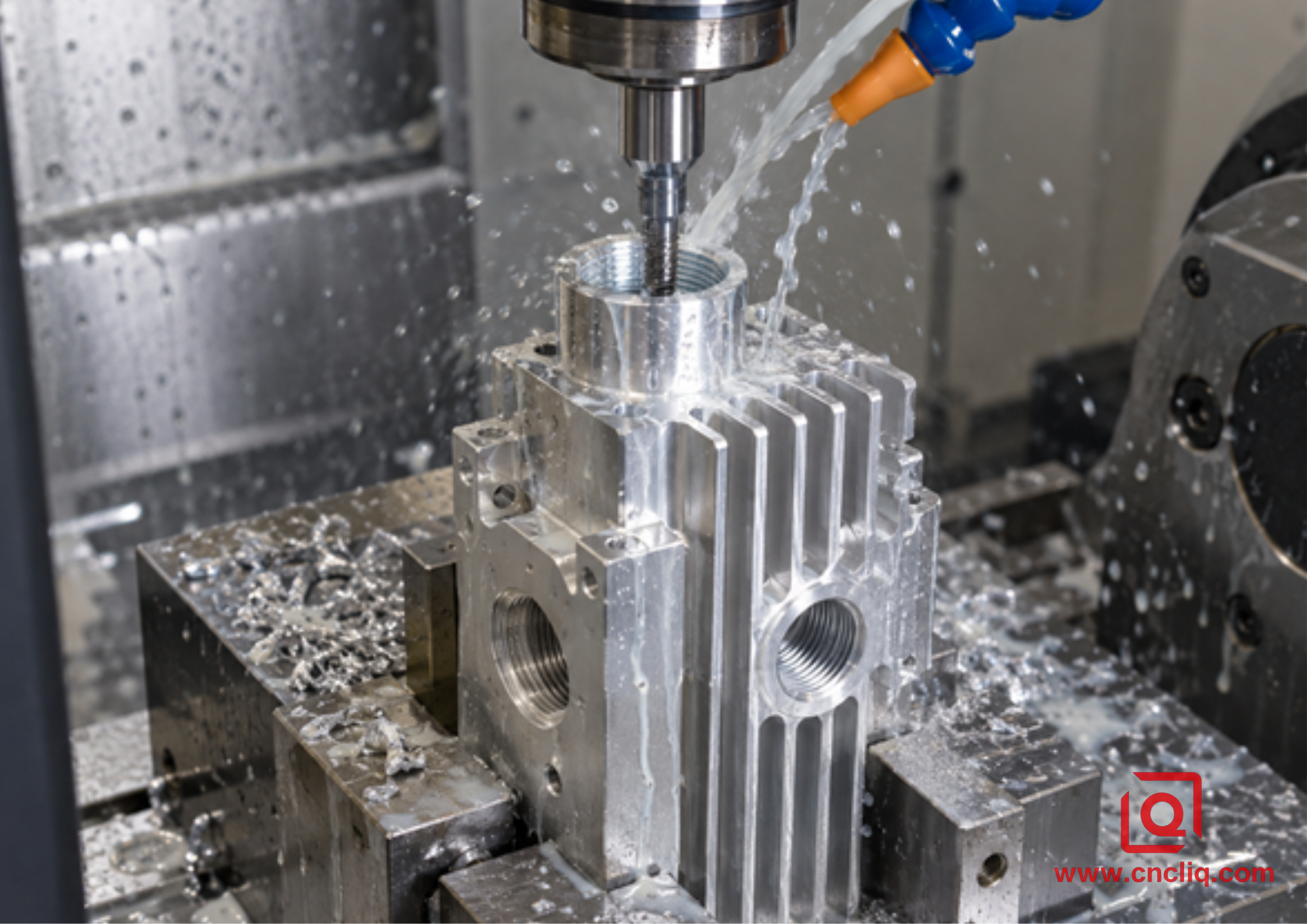

对于初次尝试，我更喜欢数控螺纹铣削的可调节性。涂层样品返回后，编程人员可以微调径向路径；无需准备一抽屉几乎相同的丝锥。大直径、小批量和不连续轮廓的加工也同样适用于这种方法。力勤的铝螺纹铣削指南更深入地探讨了刀具选择、螺距控制和表面光洁度等问题。

一旦重复加工的工序稳定下来，使用稍大一些的丝锥可能更经济实惠。不过，选购时要参考预涂层螺距直径范围，而不是凭记忆说 H5 或 H6 “差不多就行”。丝锥的极限尺寸并非最终螺纹的等级。阅读制造商的极限尺寸说明，切取一个样品，涂上涂层，然后用最终的量规来确定最佳尺寸。

硬涂层内螺纹的四种实用策略

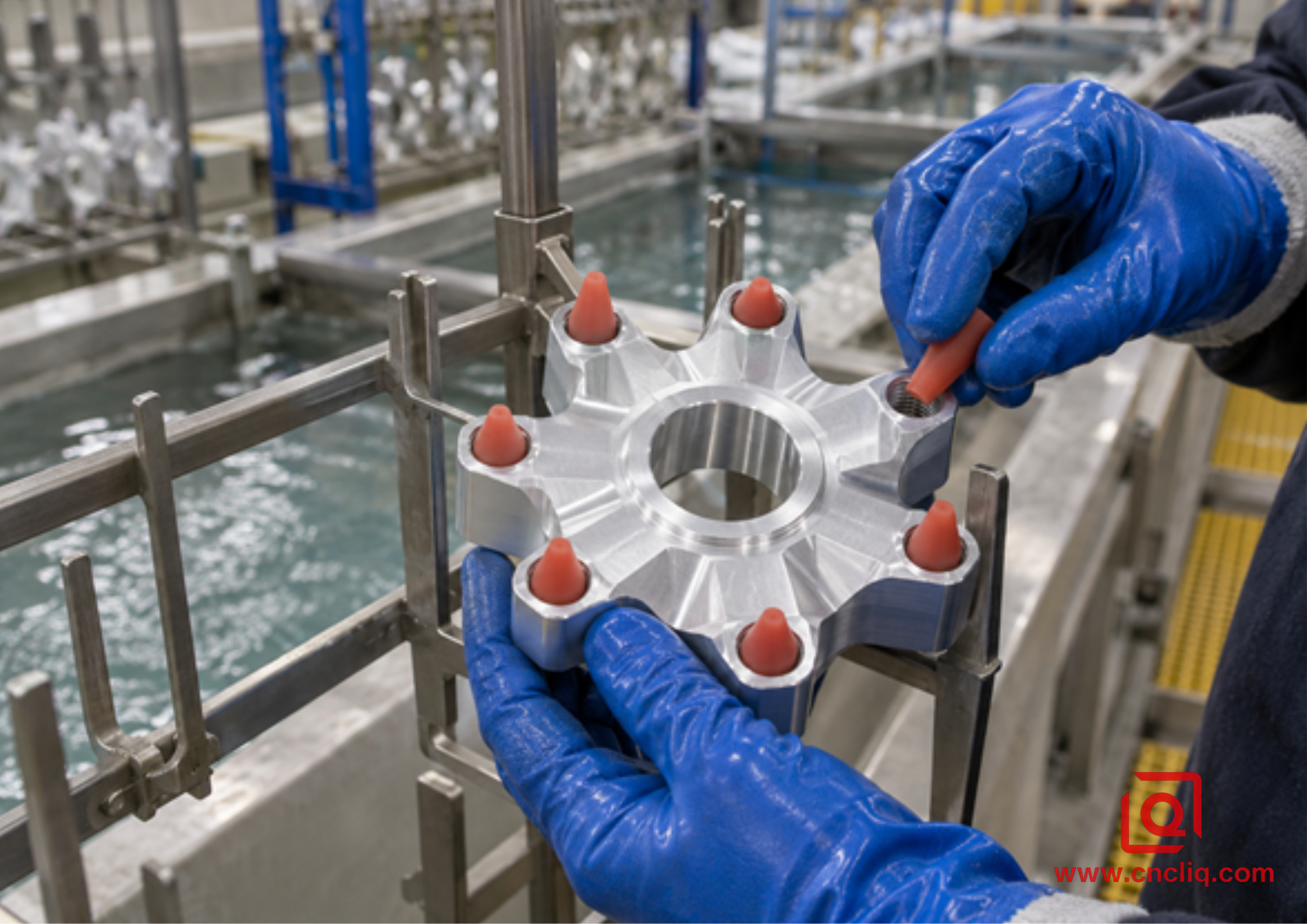

1. 阳极氧化前遮蔽螺纹

遮蔽处理可以保持螺纹的加工尺寸，并避免螺纹侧面形成脆性氧化物。对于细小螺纹、严格的最终等级、螺纹电触点、可修复组件以及孔内涂层功能价值不大的设计，遮蔽处理通常是风险最低的选择。

这样做的缺点是铝表面未涂层。这在潮湿、腐蚀性或高磨损环境下会造成影响。图纸应明确遮蔽边界、是否允许在受保护区域进行转化涂层处理，以及是否可以接受轻微的边缘过渡。此外，每个塞子都会增加人工成本，尤其是在零件有很多盲孔的情况下。

2. 预先加工出超大节圆直径，然后进行阳极氧化处理

这种方法可以在涂层后达到最终尺寸的同时，保留螺纹侧面的氧化物。它适用于易磨损的螺纹或不允许裸露铝材的零件。螺纹铣削的优势在于可以根据试验测量结果调整涂层前的节圆直径。

这种方法必然会带来偏差。深盲孔的加工过程可能与平坦的对照区域有所不同，而且清洗阶段可能会在氧化物开始生长之前就去除金属。将样品放在实际的测试架上运行。测量可触及的部分，然后将最终的塞规插入实际孔中。力勤的III 型硬质涂层 DFM 指南对此交接工作有更详细的介绍。

3.阳极氧化后进行螺纹加工或打磨

在槽焊后进行丝锥攻丝可以打开螺纹，但也会切削掉刚加工好的表面。氧化层会磨损刀具，并且切削边缘容易断裂。只有当允许侧面裸露铝材且工艺流程图中已明确标明时，才应采用这种方法。这是一道二次工序，并非挽救不合格批次的捷径。

如果选择后加工，请说明受保护表面、最终螺纹要求、去毛刺方法、清洁度要求以及任何经批准的后续保护措施。切勿想当然地认为用标准丝锥强行穿过涂层孔就是可控过程。

4. 阳极氧化后添加嵌件

在表面处理完成后安装不锈钢或钢丝螺纹嵌件，可以在保持周围部件硬质涂层完好的同时，提供耐用的螺纹连接。这对于需要频繁维护的设备、承受较高夹紧力的设备或已使用嵌件的设计非常有用。但它会增加工序，并且需要仔细控制嵌件-丝锥的几何形状、遮蔽方案、锁紧方法和安装深度。

在设计阶段就应选择这种方案，而不是在硬涂层封闭普通螺纹孔之后。凸台壁、边缘距离和安装工具都必须与嵌件系统兼容。

如何在图纸上标注津贴

一张有效的图纸能够将需求与方法区分开来。客户应明确最终功能和检验标准。供应商随后才能提出最稳定的加工和精加工方案。

一条实用建议可能是：

“硬质阳极氧化处理，符合 MIL-PRF-8625F 标准，III 型，1 级；目标厚度为 0.040 毫米（按规定）；最终 M6 x 1 内螺纹在所有精加工完成后，应能通过通规并排除止规；标记为 A 的螺纹应进行遮蔽；标记为 B 的螺纹应进行阳极氧化处理；齿条仅与指定的非功能表面接触。所有未标记的尺寸均指精加工后的尺寸。”

请仅将此描述作为模板。修订、等级、薄膜、密封、颜色、合金、螺纹等级、遮蔽线、挂架标记和成品尺寸基准仍属于具体作业。避免在标题栏中仅写上“硬质阳极氧化”，而让加工人员自行猜测其他内容。

一份有效的询价单应包含两部分：STEP 模型和受控图纸。在每个螺纹旁边，标明尺寸、螺距、有效深度、通孔或盲孔状态、最终规格和涂层工艺。此外，还需注明合金成分、回火状态、数量、配套硬件以及任何受控扭矩。如有样品螺钉，也请一并提供其规格说明。

硬涂层后的检验：什么才能真正证明螺纹有效？

外部厚度读数只能回答一个问题，它对盲孔丝锥内部的氧化层状况几乎没有任何指示作用。同样，车间螺栓也不能作为螺纹规；松动的螺栓可能转动，而规格合适的螺栓可能随后就会卡住。我喜欢下面这些检查方法，因为每一种方法都能发现不同的故障。

1.涂层前，请测量计划加工的超尺寸情况。在加工过程中，请记录刀具或丝锥型号、偏移量以及材料批号。

2.在成品交接时，将证书申请与掩模图纸和机架方向进行核对。设置一个见证区域，以便实际测量涂层厚度。

3.冲洗、吹净并检查盲孔。一粒喷砂介质或干燥的化学物质今天可能感觉像一根紧绷的线，但之后却可能成为腐蚀点。

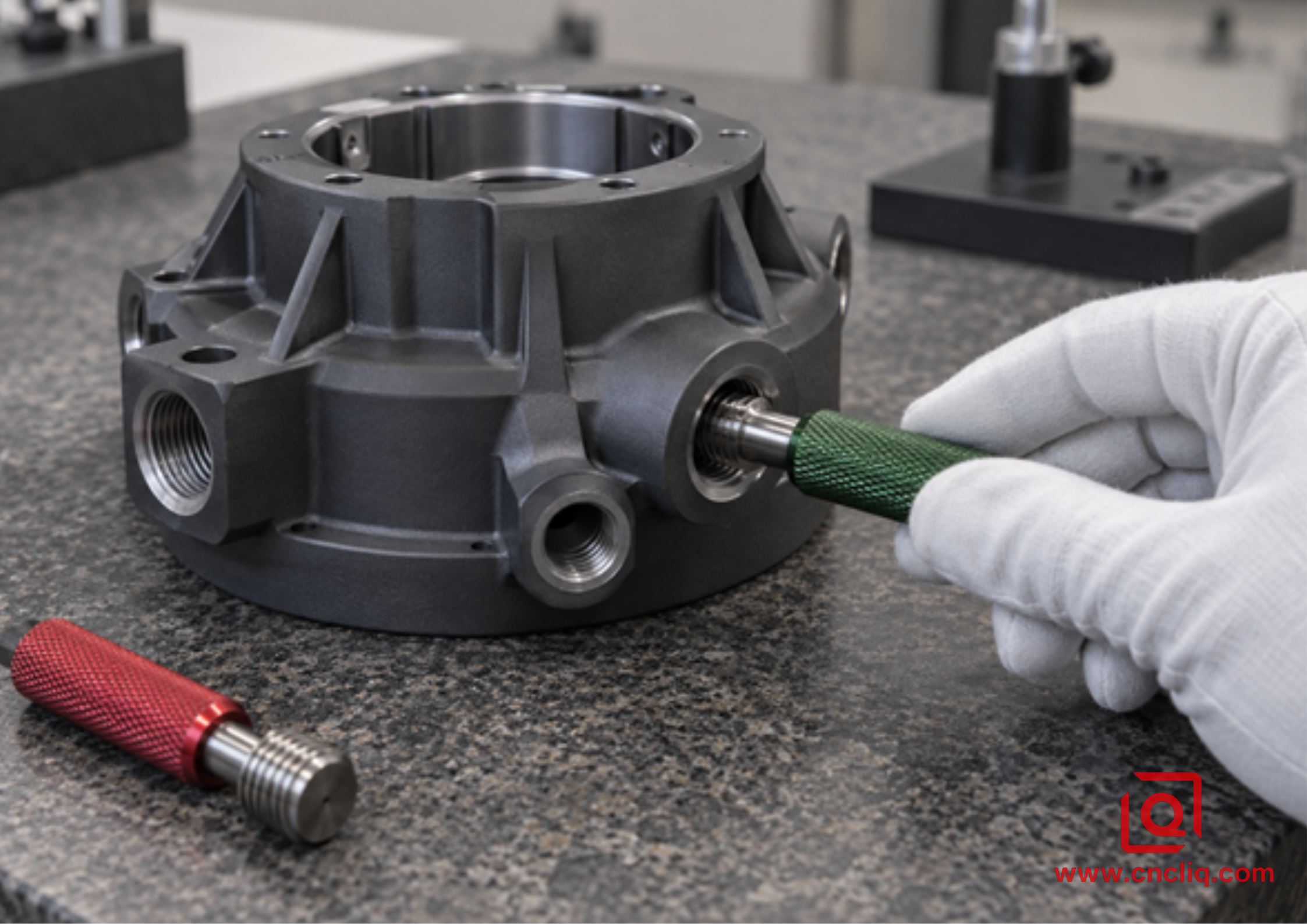

4.最后一次加工完成后，使用指定的校准合格和不合格塞子。抽样是质量控制计划的一部分；对于关键批次，可能需要检查每个孔。

5.当摩擦力或使用寿命至关重要时，应进行受控装配或扭矩检查。记录螺钉的表面处理情况。不锈钢、裸钢和镀锌螺钉在阳极氧化螺纹上的手感不同。

螺纹塞卡住是停止的信号，而不是需要更长扳手的信号。强行拧紧可能会导致侧面氧化层剥落，使下一次尝试看起来更好，但这并非好事。先别急着返工。首先检查螺纹屑，然后检查螺纹规、螺纹粗细记录、涂层结果和可用深度。

匿名客户案例：紧凑型机器人执行器外壳

一位工业自动化客户送来一个紧凑型 6061-T6 铝合金执行器壳体。壳体上有十二个 M6 x 1 螺纹孔、两个轴承定位孔和一个 40 微米 III 型螺纹孔。图纸上标明表面处理后需达到 6H 硬度，但没有说明哪些孔需要预先堵塞或切掉。第一个样品就说明了问题：螺丝过早拧紧，轴承配合间隙也变小了。

答案并非使用尺寸过大的工具。八个盖螺钉位于密封腔内，因此我们堵住了这些孔，并绘制了掩模边缘。四个安装孔面向工作环境；它们的侧面需要氧化，因此我们用螺纹铣刀将它们铣大。40微米的薄膜表明需要向外生长20微米，并且节圆直径偏移80微米。我们用这个数值来缩小试验规模，而不是用于量产。

这些试件被放到了生产用货架上进行检验。检验时，四个涂层丝锥与最终塞子吻合，附近的对照区域也确认了涂层符合要求。螺纹铣削路径中进行了一处微小的径向修正。钻头位置保持不变。我们针对每个轴承定位点分别处理了直径公差，而不是将两个问题混为一谈。

重要的是加工路径。盖板螺纹有预先设计的掩膜方案。外露螺纹有经过验证的刀具偏移量。两者在加工完成后都经过检查，装配过程中没有人会手工修整零件。同样的工艺流程也适用于阀块、光学元件、气动歧管和通信硬件。力勤公司提供的6061-T6 CNC加工铝合金部件的相关资料展示了其材料、加工、表面处理和检验范围。

内螺纹和硬质阳极氧化工艺询价清单

1.提供原生 STEP 模型和受控 2D 图纸修订版本。

2.请说明铝合金的种类和回火状态，不要只说“铝”。

3.请注明 MIL-PRF-8625 类型、等级、涂层厚度、密封条件和颜色（如适用）。

4.按标准、尺寸、螺距、等级、啮合长度以及盲孔或通孔状态识别每个内螺纹。

5.说明每根螺纹是否经过遮蔽、预补偿阳极氧化、涂层后加工或装配嵌件。

6.明确尺寸和螺纹规是适用于精加工前还是精加工后。

7.标记遮蔽边界、可接受的机架接触区域、受保护的孔、密封面和电气触点。

8.提供配套紧固件的材料和表面处理、控制扭矩、年产量、检验报告以及任何样品硬件。

如果图纸上已经包含这些注释，请将其与模型一起提供。如果没有，请在确定价格和交货期之前，标记出存在风险的特征。花十分钟制定遮罩和量规方案比整理成品货架要划算得多。请将图纸和硬涂层标注发送给力勤，以便他们提供DFM反馈和报价。

点击此处进行咨询👆

常见问题解答

1. 在进行 50 微米硬质阳极氧化处理之前，内螺纹应该扩大多少尺寸？

工作表初始设定向外增长25微米，这对应于60度螺纹节圆直径处约100微米。然后停止计算，检查实际加工情况。从最终螺纹极限值反推，考虑涂层窗口和预处理，并测量生产级首件尺寸。计算出的100微米只是一个初始值，并非自动刀具补偿值。

2. 我可以用更大的丝锥钻头代替超大丝锥吗？

单独使用并不可行。更大的丝锥钻头主要增加的是小径，会降低螺纹百分比；它无法可靠地形成在螺纹两侧进行涂层所需的节圆直径余量。当节圆直径必须改变时，应使用选定的超大尺寸丝锥或调整后的螺纹铣削路径，然后使用所需的通规和止规验证最终螺纹。

3. 在进行 III 型阳极氧化处理之前，是否应该对细小的内螺纹进行遮蔽？

通常是这样。如果水龙头细小、较深、难以冲洗、带电或安装在表面光滑的玻璃上，我倾向于使用堵头。但要注意一点：被保护的侧面是裸露的铝。需要权衡这种裸露风险与磨损、腐蚀、维护频率、堵头的人工成本以及任何允许的转化涂层等因素。最好逐个孔进行选择。

4. 硬质阳极氧化后是否可以重新攻丝？

是的，但只能作为指定工序，在已批准的路线上进行。攻丝会露出铝材，并与粗糙的氧化层边缘摩擦；之后必须清除碎屑和细小碎片。务必说明最终厚度、清洁情况以及任何局部防护措施。如果装配工仅仅因为工件卡住才使用攻丝，那么整个工序就已经失败了。

5. 我应该提供哪些资料才能获得准确的硬涂层线报价？

请提供 STEP 模型、受控二维图纸、合金成分及回火状态、螺纹标准及等级、成品规格要求、涂层规格及厚度、遮蔽图、齿条接触限制、配合紧固件详情、数量以及所需报告。请标明哪些尺寸适用于成品加工后。这些详细信息有助于供应商在报价中准确反映模具、遮蔽、首件试制、检验和风险，避免报价中隐藏任何假设。

点击此处进行咨询👆

概括

这条经验教训很简单：硬涂层会占据侧面的空间，而攻丝钻头无法完全弥补这些空间。对于60度螺距的钻头，初始开口尺寸估计为4克。之后，请相信合格的镀液和涂层样品。将小径、螺距、遮蔽和最终测量分别进行。在图纸上完成这些工作，装配工作台上就不会出现意外情况。
