A356铸铝阳极氧化：表面处理和外观控制

您是否收到过加工后看起来很干净的A356铸件，但在阳极氧化后却变得浑浊或不均匀？如果您采购的是定制铝制支架、外壳或设备支撑件，即使零件尺寸合适，这种意外情况也可能导致样品审批延迟。本指南将解释造成这种变化的原因、需要注意的准备步骤，以及如何指定供应商能够复现的表面处理效果。

A356铝合金可以进行阳极氧化处理，但切勿想当然地认为能获得光亮均匀的银色表面。其铸造结构和硅含量会影响最终效果。良好的工艺控制可以提高一致性，但无法使合金的性能与锻造铝棒完全相同。因此，采购时应明确提出以下问题：采用既定的加工工艺，该铸件能够达到怎样的外观和防护性能？

如需报价，请先提供图纸、合金成分、回火状态、可见表面以及使用条件。最好附上照片或实物样品，以展示符合要求的外观。这些细节信息可以让铸造厂、机加工车间和阳极氧化厂在确定生产价格之前，先确保所有环节都符合相同的要求。

1. 为什么A356阳极氧化后外观有所不同

A356属于铝硅镁合金铸造系列。已公布的A356.0成分范围包括6.5%～7.5%（重量比）的硅和0.25%～0.45%（重量比）的镁。这些数值描述的是合金规格，而非特定批次的认证信息。请务必根据采购规格和炉次证书确认实际材料。 铝运输集团的铸造参考资料区分了铸件成分和锭材成分，这一细节在将数据表复制到询价单时很容易被忽略。

在阳极氧化过程中，表面的铝会转化为氧化铝。富硅区域的阳极氧化反应与铝基体不同，这会影响涂层的形成和外观。这就是为什么未经染色处理的A356表面可能呈现灰色而不是亮银色的原因。铝阳极氧化协会关于合金选择的指南特别指出，像A356这样的高硅铸造合金需要采用合适的工艺和专业的评估。

保持诊断开放性。灰色铸件并非一定有缺陷，但斑点也并非一定合格。应将斑点的位置与铸件几何形状、加工过渡、装夹方式以及合格样品进行比较。围绕厚凸台的重复阴影与从盲孔向下延伸的条纹，需要采用不同的调查方法。

当铸造支架与机加工盖板并排放置时，同样的区别也至关重要。仅仅匹配图纸上的颜色名称并不能保证视觉效果完全一致。我们对 6061 和 7075 铝合金阳极氧化处理以及合金特性相关外观的讨论，为理解为什么材料选择应该纳入表面处理评估提供了一个有用的切入点。

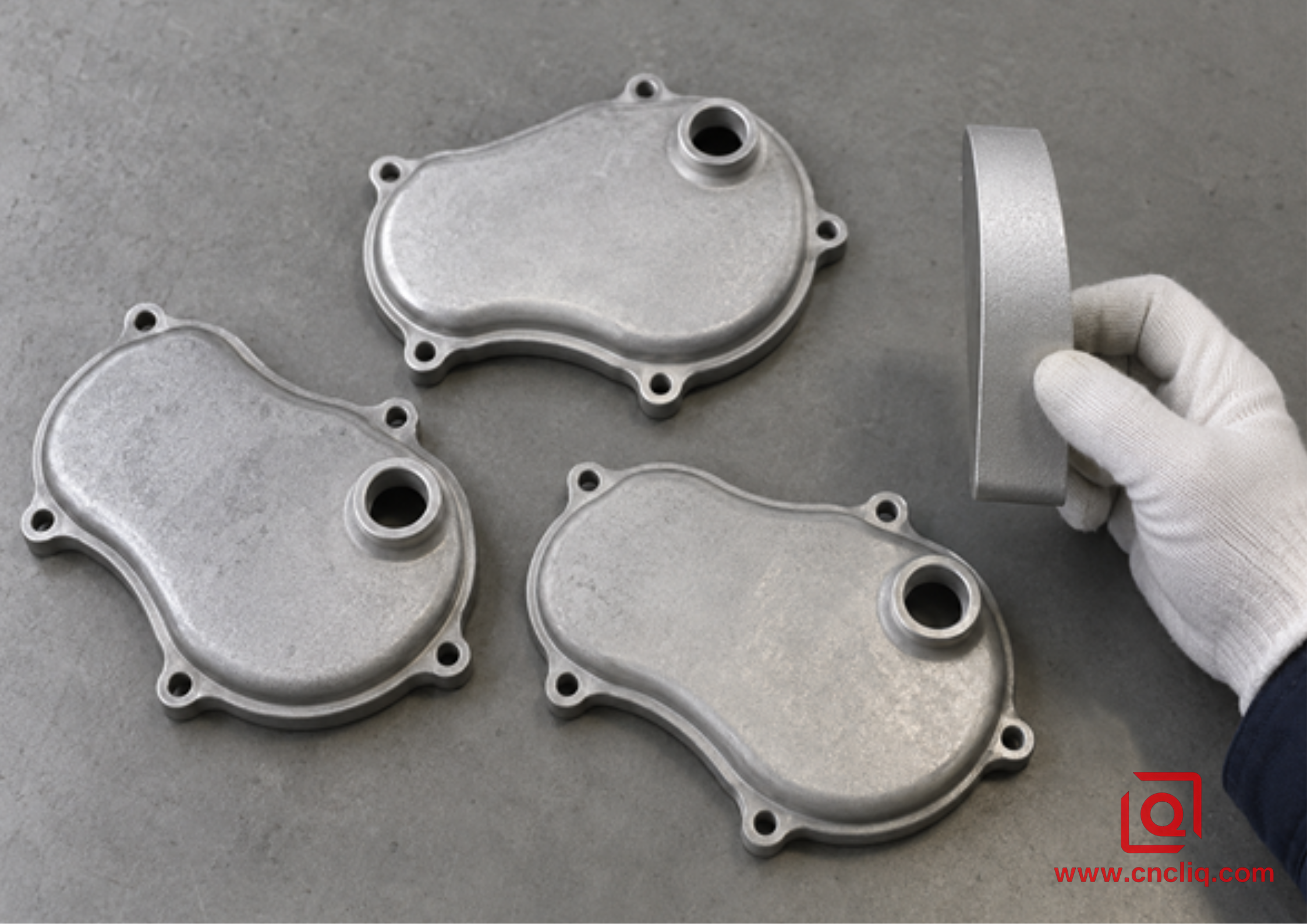

铸造和机加工表面的示意图说明了为什么在阳极氧化之前必须检查纹理。

2. 在选择表面处理工艺之前，先确定铸件类型。

仅凭 A356 标识并不能描述进入阳极氧化生产线的整个表面状况。需要询问坯料的铸造方式、哪些表面保留了铸造表皮、采用了何种热处理工艺，以及是否存在焊接修补或浸渍。将这些信息与样品一同记录下来。否则，下一批产品即使遵循相同的图纸，到达精加工工序时的状态也可能不同。

T6 代表一种热处理状态，并非外观保证。不要仅仅因为铸件经过热处理就要求供应商承诺银色表面。应确认已完成预定铸造、热处理和机械加工工序的材料的表面处理效果。

平面试样有助于比较化学工艺路线，但生产零件表面存在孔隙、肋条和难以排液的通道。试验中应包含具有代表性的零件。如果组件包含铸造件和机加工件，则应在预期的光照条件下同时进行检查。

3. 在实际缺陷周围进行表面处理

去除毛刺，同时保持原有形状。

首先处理实际会接触或组装的边缘和特征。去除钻孔、分型线和加工窗口处的毛刺。确保垫片槽、轴承位置和定位垫符合图纸要求。过度手工打磨可能改善局部视觉效果，但却会在其他地方造成厚度或轮廓不匹配。

在面部整形中，应在整个可视区域内采用明确的机械处理方法。如果哑光铸造表面环绕着一小块抛光修补区域，则在最终完成时可能会更加明显。如果允许进行融合处理，则应明确界定融合范围，并检查显示整个面部的样本。

有意选择喷砂或机械加工

可控喷砂可以形成均匀的哑光质感，但喷砂介质、洁净度、压力、距离和覆盖范围都是工艺变量。应控制磨料污染，并避免对外观要求较高的铝材使用混合金属喷砂流。如果图纸要求保持精密座圈和密封槽的加工表面光洁度，则应保护这些部位。

对整个可见表面进行加工可能会缩小粗糙铸件表面与孤立的明亮刀具切削区域之间的差异。此外，它还会增加成本，并可能暴露次表面缺陷。在对所有外表面进行加工之前，应先在具有代表性的毛坯上进行试验。表面粗糙度和可接受的外观需要分别审批：相同的粗糙度值可能对应着明显不同的纹理。

先清洗，然后控制蚀刻和除垢。

油污、抛光残留物、处理过程中产生的污染物以及残留的切屑都会使预处理难以重复。清洁方法应根据实际存在的污染物进行调整。检查凹槽和宽阔表面同样要仔细。水阻检查可以提示润湿不良，但并不能证明铸造气孔已清洁或所有富含合金的残留物都已清除。

蚀刻和除污的功能不同。蚀刻去除基材金属并改变表面纹理。除污去除表面残留物；脱氧处理则去除氧化物及相关的表面污染物。供应商有时会将这些操作混为一谈。应询问所选工艺对高硅铸铝的具体作用，而不是将所有酸洗工艺都视为相同。

商业化学品供应商提供专用于高硅铸件的脱氧剂。CHEMEON的脱氧剂指南详细说明了针对特定合金的选择以及氧化物、杂质和污垢的去除方法。实际操作要求是对铸件进行经过验证的处理，并控制镀液条件和处理时间。车间不应在未检验处理结果的情况下，将常规锻造铝配方直接应用于 A356 合金。

处理时间越长并非一定越好。如果操作人员持续蚀刻直至所有阴影消失，材料去除率过高可能成为下一个问题。在试验过程中，应检查各阶段之间的表面状况，并在预处理前后测量关键尺寸。设定可接受的金属损失限值以及视觉目标。

将冲洗和沥干视为表面处理的一部分。

带有深肋和盲槽的铸件需要仔细考虑浸泡和排水方向。检查哪些地方容易滞留空气，以及提起搁架时哪些地方容易积聚液体。然后检查这些位置的冲洗效果。宽阔的外表面可能看起来很干净，但狭窄的凹槽却会残留污染物，这些污染物之后会表现为污渍。

不要仅凭零件表面潮湿的外观就放行。干燥具有代表性的零件，并在约定的保存期后再次检查。拍摄任何新出现的痕迹，并确保零件方向与之前相同。这样比仅仅在收货报告中写明表面不均匀更容易追踪延迟造成的污渍。

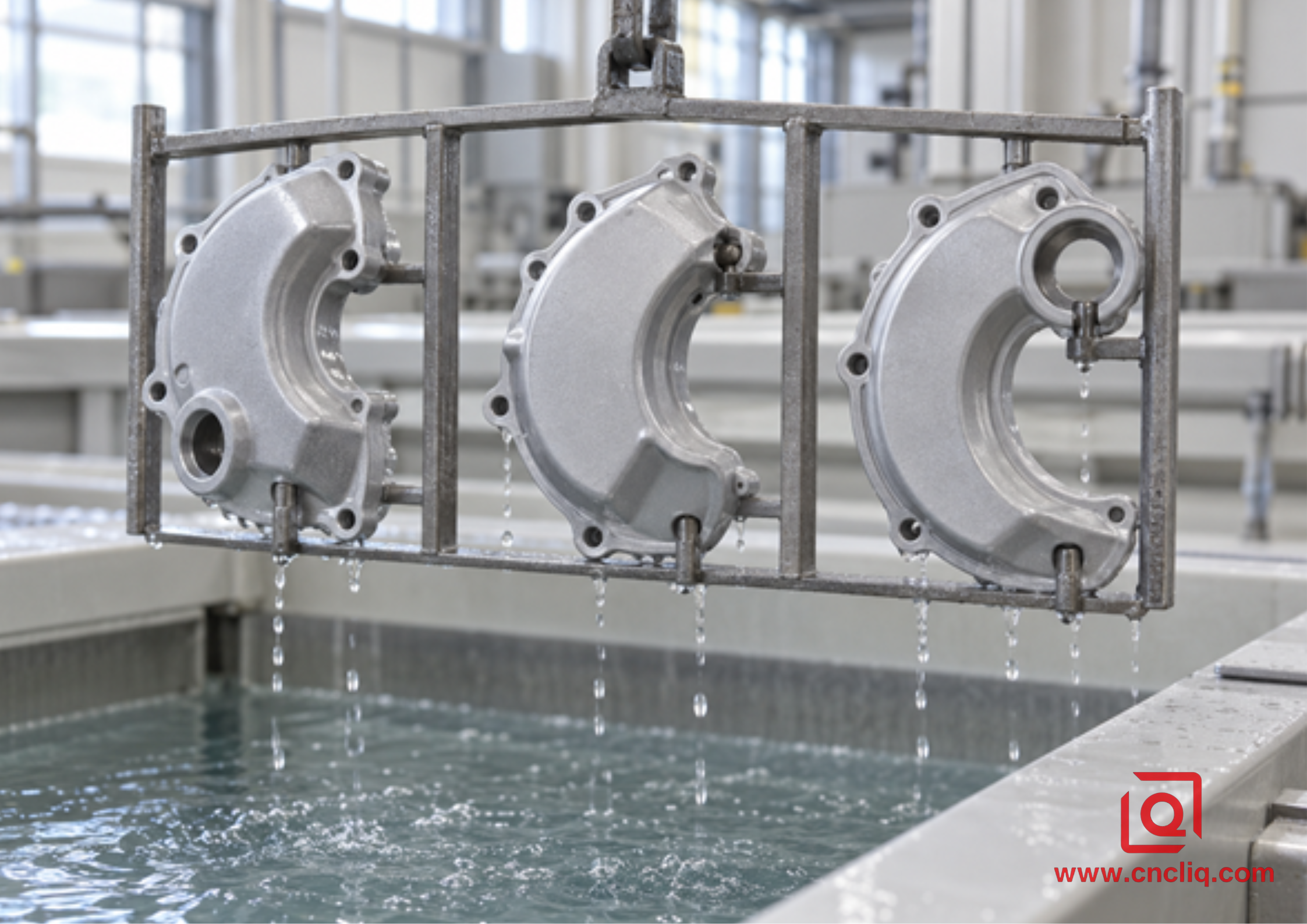

铸铝盖板的支架和排水布置示意图。

4. 将阳极氧化性能与颜色分开列明

透明阳极氧化通常指的是未染色阳极氧化处理。它并不保证在所有合金上都能达到透明效果，也不保证能呈现特定的银色色调。请分别指定适用的涂层类型、厚度要求、密封条件和验收测试。我们的透明阳极氧化与黑色阳极氧化规格指南解释了氧化层形成步骤和颜色选择之间的区别。

如果主要目标是防腐蚀，则需对最终的涂层和密封方案进行认证，以满足使用要求。如果主要目标是抗滑动磨损，则需将硬质涂层作为一项独立的工程决策进行评估。相关的权衡取舍已在我们的III 型硬质涂层磨损和硬度指南中进行了阐述。仅凭表面颜色较深并不能证明其具有更高的耐磨性。

尽可能将机架触点远离重要的观察面，并在样品批准前确定其位置。加工过程中需要电气连接。在报价单中隐藏触点要求并不能消除零件上留下的痕迹；图纸注释可以为两个检验团队提供清晰的边界。

5. 将外观转化为检验协议

诸如“均匀”、“银色”和“缎面”之类的词语虽然有助于描述，但本身并非可靠的验收标准。应确定观察距离、光照条件、观察角度以及待检表面。明确铸造区域和机加工区域之间的差异是否可以接受。如果判断依据是细微的色差或纹理，则应使用经认可的实物样品。

当测量区域合适时，仪器可以进行颜色比较。在依赖色差值之前，务必确认仪器的几何形状、设置、测量位置和数值公差。如果探头位置发生变化，弯曲的肋条或纹理铸件可能会导致读数不一致。切勿将无关抛光面板的颜色公差直接套用到仪器上。

买方和供应商各保留一份已批准的样品，并附上标识和照片。照片有助于识别样品；但由于屏幕和相机曝光会影响实物外观，照片无法完全替代实物。对于重复订单，应规定可接受的偏差范围，而不是只批准一件外观特别漂亮的样品。

6. 检查成品铸件的尺寸和保护情况

预处理会去除材料，而阳极氧化会改变表面状态。必须同时考虑这两种影响。确定精加工后的尺寸，特别是孔、槽、螺纹接口和定位肩。为了实现紧密配合，应使用预期工艺的实测零件来确定加工余量。

选择涂层厚度测量位置时，应考虑检测方法。在平坦的测量台上测得的结果并不一定能反映深凹槽的情况。表面粗糙度、曲率、可操作性以及铸造基材都会影响测量结果。应明确哪些情况下常规测量有效，哪些情况下需要使用截面鉴定样品或其他合适的方法。

腐蚀测试也需要验收计划。应明确测试方法、暴露持续时间、样品状态、评估表面以及可接受的结果。盐雾试验是在受控的实验室环境下进行的，不能直接预测户外多年的腐蚀情况。如果供应商的样品、密封方式或合格标准不同，则应避免比较他们的说法。

凡需要接地的地方，应明确标明其处理方式。凡涉及热界面的地方，应审查整个接缝，而不是假设所有表面都可以采用相同的表面处理。正确的做法可能包括对有限区域进行遮蔽或采用其他经批准的处理方法，并在图纸上标明边界。

7. 客户案例示例：A356 设备板支架

以下匿名场景仅为示例，并非已完成的客户订单报告或实际生产结果。该场景基于力勤医疗X光机电路板支架产品目录中所示的一种组件类型，该支架采用铸造、CNC加工和阳极氧化工艺制造。假设一家设备制造商正在采购一款A356支架，用于支撑成像外壳内的电路板。

假定的要求包括：平整的安装垫、精确的定位孔、便于维护的肋状表面以及未染色的保护性涂层。第一张图纸仅标注了透明阳极氧化处理。这就引出了两个问题：肋状铸件是否必须与机加工的安装垫相匹配，以及哪些孔在加工后必须符合尺寸要求。

一项有效的试验应从目标供应商提供的具有代表性的铸造毛坯开始。团队将确认材料和热处理工艺，加工定位特征，并在完整的支架上比较不同的表面处理方案。每个样品在阳极氧化、密封、干燥和检验等工序中都将保持其工艺特性。

为便于讨论，买方可能会提出12-18微米的镀膜厚度范围，但需经阳极氧化处理厂的能力评估和必要的防护测试。这只是一个示例要求，并非A356的通用建议。如果试验无法同时满足外观和功能标准，团队应在量产前更改要求或最终工艺路线。

这种方法的价值在于其可复核性。客户可以选择接受可控的灰铸表面，也可以付费对特定表面进行额外加工，或者针对要求较高的外观区域评估其他表面处理方案。所有这些选择都不依赖于保证每个铸件都能达到抛光6061铝合金的效果。

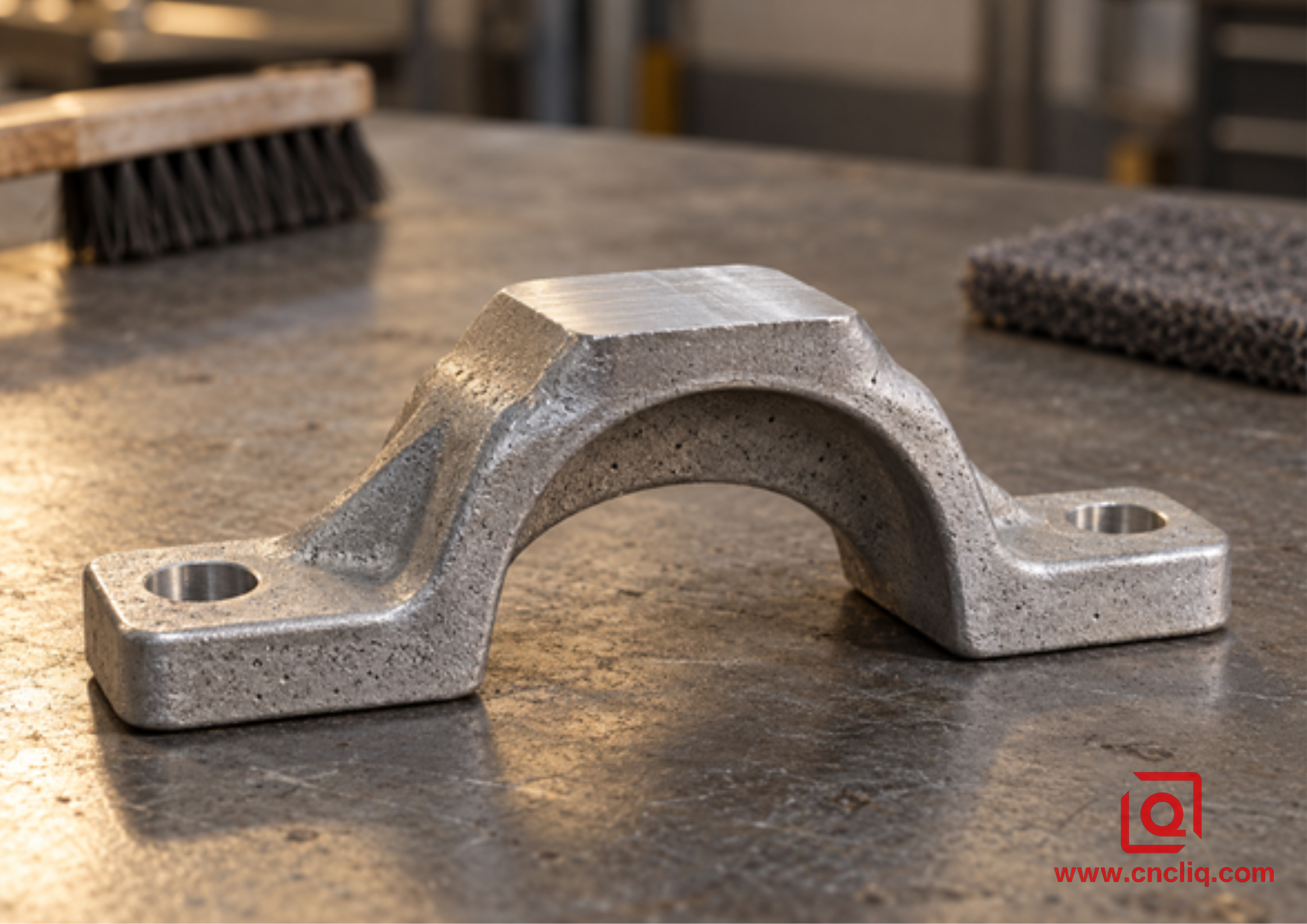

在一致的检查照明条件下进行外观对比示意图。

8. A356阳极氧化询价单需要附带哪些材料

请同时发送3D模型和受控2D图纸。标明外观表面、最终装配尺寸、接地点、遮蔽边界和可接受的接触位置。说明铸造合金、回火状态、预期数量、使用环境以及使用过程中使用的任何清洁剂。请附上已批准的样品或对所需外观试验的清晰描述。

要求供应商提供报价，以便将样品制作与批量生产区分开来。一份有效的报价应解释拟定的准备方案、未解决的风险、检验证据以及触发新试生产的条件。当所有供应商都采用相同的成品验收标准时，价格比较才更有意义。

如果您正在开发铸造支架或外壳，请将图纸和表面处理要求发送给力勤。请要求审核从铸造到机加工再到阳极氧化的整个工艺流程，重点关注可见表面和最终配合情况。提供一份已不合格的样品也很有帮助：标记缺陷位置并说明您的验收团队预期看到的情况。

点击此处进行咨询👆

常问问题

1. A356铸铝可以进行透明阳极氧化处理吗？

是的，但“透明”指的是未染色，并不保证呈现亮银色外观。A356合金由于其合金成分和铸造结构，表面可能会出现灰色或不均匀的现象。应在代表性零件上验证制备和涂层工艺，然后根据功能要求确定外观标准。使用其他合金制成的样品不能作为可靠的颜色参考。

2. 黑色阳极氧化处理能否掩盖所有铸造缺陷？

不。深色或许能使一些色差不那么明显，但它并不能填补毛孔、去除划痕或弥补未完成的预处理。纹理差异仍然可见。只有在底层表面处理一致的情况下，才能比较深色样品和未染色样品，并在约定的检验照明条件下检查实际零件。

3. A356 阳极氧化前是否需要对所有表面进行机械加工？

通常，该决定应基于功能和外观，而非一概而论。机械加工需要配合特定部件，并选择外观表面进行加工，前提是试验成本合理。如果铸造区域符合既定要求，则应保留其完整性。额外的加工可能会暴露孔隙并改变壁厚，因此在扩大加工区域之前，应先评估具有代表性的毛坯。

4. A356-T6 是否能保证更好的色彩一致性？

T6 指的是一种热处理条件，它并不去除合金中的硅，也不设定表面处理验收标准。由于热处理是制造流程的一部分，因此应保持其一致性，但颜色和纹理的鉴定应单独进行。样品应遵循与生产计划相同的流程，包括机械加工和任何允许的修复操作。

5. 防止再次发生出庭纠纷的最佳方法是什么？

使用可追溯的物理极限样品、明确的观察条件以及标明外观区域的图纸。将这些样品与已批准的铸造来源、制备工艺和涂层要求关联起来。当这些条件发生变化时，要求进行复审。这样，买卖双方就拥有了共同的检验标准，而不是对均匀银的两种不同解读。

点击此处进行咨询👆

概括

A356铸铝阳极氧化工艺的最佳效果取决于合金成分、铸造状态、表面处理和验收标准等因素的综合考量。应严格控制清洁、材料去除、除垢、排水和挂接等工序；然后对成品代表性零件进行外观、涂层性能和尺寸的验证。清晰的图纸和经批准的样品范围有助于定制铸铝的报价、检验和重复加工。

获取报价➔

联系信息

公司：宁波利勤实业有限公司

日常客户维护及售后支持： service@shturl. zhuwanying@cncliq.com

新询价、报价及订单洽谈： business@shturl. zhouli@chinaliqin.com

热线电话： +86 18757148656

免责声明

本博客发布的所有技术文章、材料规格、加工建议和表面处理细节仅供参考。请注意，博客中的一般性见解不能替代已签署的技术协议。由于定制零件会因材料炉号、机床校准和具体公差而有所不同，因此具有约束力的质量规格仅以您批准的CAD图纸、已签署的合同和正式的质量计划为准。

本博客中展示的所有客户案例研究均已进行彻底的匿名化和脱敏处理。所展示的性能指标、制造流程和图像仅用于说明我们的定制加工能力，并不代表所有订单的统一标准。

利勤制造团队

宁波力勤实业拥有18年的精密工程经验，致力于为全球高要求市场生产高精度金属零部件。我们拥有占地6500平方米的生产中心，配备150多台机床，集四轴和五轴数控加工、车铣复合加工、冷挤压和压铸于一体。这种一体化的生产模式使我们能够高效管理项目，从最初的CAD设计到最终的成品交付，全程把控每一个环节。

我们秉持零妥协的质量控制原则，以严谨的工程态度对待每一个严格的公差要求。凭借 ISO 9001、ISO 13485 和 IATF 16949 认证，我们的质量保证工程师对每一批次产品都进行严格的 IPQC、FQC 和 OQC 检查。从三坐标测量和光学轮廓分析到硬度测试和盐雾试验，我们会在生产前验证您的关键规格，确保您收到即插即用的组件，避免组装难题和昂贵的生产线停工。除了生产制造，我们还提供两小时内响应新询价、原型样品直接支持以及覆盖欧洲、北美、亚洲和大洋洲的顺畅出口运输服务。

欢迎垂询并索取样品。请访问我们的网站或直接联系我们获取优惠报价！
