الأنودة الصلبة (MIL-A-8625 النوع الثالث): مقاومة التآكل، والصلابة، والحدود

هل سبق لك أن استلمت قطعة ألومنيوم تبدو ممتازة، وقمت بقياسها، ثم وجدت أن المحمل لم يعد يدخل في التجويف؟ هذه اللحظة الصغيرة المحبطة هي بداية نقاش مفيد حول عملية الأنودة الصلبة. قد تؤدي الطبقة النهائية وظيفتها المطلوبة تمامًا، لكن الرسم قد يكون خاطئًا. عادةً ما تُقدم الطبقة الصلبة من النوع الثالث بأرقام مبهرة: السماكة، والصلابة، وساعات اختبار رذاذ الملح. أرقام مفيدة بلا شك، لكنها لا تُخبر المهندس ما إذا كان برغي M5 سيبدأ بسلاسة، أو ما إذا كانت لوحة التأريض ستظل موصلة للكهرباء، أو ما إذا كانت الزاوية الحادة ستتشقق أثناء التجميع. كما أنها لا تتنبأ بكيفية تصرف العربة بعد ستة أشهر بجانب ناقل مليء بالغبار. في ورشة العمل، تُحدد هذه التفاصيل نجاح الطبقة النهائية. يتبع هذا الدليل هذا النهج العملي. تُصنف الصلابة في خانة، والتآكل في خانة أخرى، ثم يُخصص سطر مستقل للأكسيد في قائمة التفاوتات. سنخصص وقتًا أيضًا للأعمال الصعبة التي يُفضل فيها تجنب الطلاء الصلب. بالنسبة لطلب عروض الأسعار، يعني النجاح أن تتمكن الشركة من تسعير سطح العمل بناءً على الأدلة، وليس التخمين بشأن معنى لون داكن مميز. لنبدأ بتفصيل التسمية. لا تزال مربعات البحث وعناوين الأقسام القديمة تُفضل استخدام MIL-A-8625. العنوان المرجعي الحالي هو MIL-PRF-8625F، التعديل 2، ويحمل تاريخ 23 نوفمبر 2020. ضع التعديل على وثيقة الشراء الجديدة، أو اذكر أن أحدث تعديل ساري المفعول هو المرجع المعتمد. دليل مواصفات MIL-A-8625 من Liqin (https://www.cncliq.com/blog/what-is-mil-a-8625-anodized-aluminum-specification-guide) يغطي جميع الأنواع الستة والفئتين. هنا، سنبقى مع النوع الثالث والأسطح المتوقع أن تعمل بكفاءة.

1. التغيير الحاصل في الخزان

أظهر مقياس القطر الداخلي الصورة كاملةً قبل أن يفتح أحد تقرير العملية: في منتصف الطريق، ترددٌ وجيز، ثم توقف. على الجانب المقابل من المنضدة، بدا الغلاف الرمادي الداكن في غاية الروعة. أظهرت طبقة ما قبل التشطيب خلوصًا مناسبًا. لم يحدث أي خطأ في الطلاء الصلب. لم يكن أحد قد خصص له مساحة.

في الخزان، يحول التيار الكهربائي المعدن المكشوف نفسه إلى أكسيد. تتكون الطبقة الجديدة من المكون... على عكس الطلاء الذي يخرج من مسدس الرش. يشغل جزء منها المعدن السابق؛ بينما يقف جزء آخر خارج حدوده القديمة.

ارسم خطًا دقيقًا عبر هذا الحد، وستتضح أسباب كل من الالتصاق ومشاكل الأبعاد. في ورشة العمل، يُعدّ مصطلح "نصف للداخل ونصف للخارج" بمثابة حساب لفظي مفيد. أكتبه أثناء تحديد المقاسات الأولية، ثم أمسحه قبل الموافقة. قد يكون هذا المصطلح مناسبًا لعينة مسطحة من سبيكة 6061؛ ولكن مع إضافة منافذ مغلقة، أو مواد غنية بالنحاس، أو رفوف متلاصقة، يفقد الكسر دقته. يكون المعدن قد خرج بالفعل أثناء عملية الحفر عندما يبدأ الأكسيد بالظهور، ولا يمكن للخطوط المعقدة تقسيم التيار بدقة رياضية. تُقدّم المقالات الأولى دليلًا لا يمكن لجدول البيانات تقديمه. اترك خانة السُمك فارغة، وستُقدّم المواصفات قيمة اسمية من النوع الثالث: 0.002 بوصة، أو ما يقارب 50.8 ميكرومتر. قيمة افتراضية مفيدة؛ بديل ضعيف عن اتخاذ قرار. أين يجب أن يلامس المسبار؟ هل يمكن أن تكون الحافة أرق؟ هل يجب أن يحتفظ تجويف البكرة بالطلاء؟ أي ثقب مسدود؟ رسم توضيحي مفيد يجيب على هذا السؤال بينما لا يزال سعر القطعة منخفضًا.

يُضفي اللون طابعًا غامضًا. في عمود التصنيف، يشير الرقم 1 إلى تخطي حمام الصبغ، بينما يشير الرقم 2 إلى إضافة الصبغ؛ ولا يُشير أي من الرقمين إلى متانة عالية. يصف اللون الأسود المظهر. يتراوح لون الطبقة الصلبة الطبيعية بين الرمادي والبرونزي والزيتوني والفحمي مع تغير السبيكة والسماكة. قد لا يهتم أحد بهذا الأمر في دليل داخلي. لكن ضع ستة أغلفة جنبًا إلى جنب على جهاز، وسيصبح الأمر مهمًا للجميع.

توصي إرشادات مجلس مُؤكسدي الألومنيوم بشأن الطبقة الصلبة بالاتفاق على الملاءمة والفتحات الملولبة والسبيكة والتطبيق قبل الإنتاج. تبدو هذه النصيحة متواضعة.

يمنع المفاجآت المكلفة.

2. خريطة سريعة للمشتري

الجدول أدناه هو مجرد بداية للحوار، وليس بديلاً عن الرسم أو خطة الجودة الموقعة.

سؤال أثناء المراجعة	إجابة مبدئية	تفاصيل يجب توضيحها
لماذا النوع الثالث؟	الاحتكاك المتكرر، أو التآكل، أو سطح وظيفي عازل	نمط الفشل الفعلي
ما هو سمكه؟	يُناقش عادةً ما بين 25 و75 ميكرومترًا؛ 50.8 ميكرومتر هي القيمة الاسمية غير المحددة	النطاق المطلوب ومنطقة القياس
ما مدى الصلابة؟	تعتمد على السبيكة، والمعالجة الحرارية، والطبقة الرقيقة، والاختبار	الطريقة، والحمل، والعينة، والموقع
مغلق؟	الأسطح غير المحكمة الإغلاق غالباً ما تُعرّض للتآكل؛ قد يؤدي استخدام مواد مانعة للتسرب إلى زيادة التآكل أو احتفاظ الصبغة.	الحالة عند التسليم كما هي
ما الذي يتحرك؟	قد تتغير أبعاد التجويف، والعمود، والشق، والسن اللولبي، ومانع التسرب.	الأبعاد بعد الطلاء.
ما الذي يبقى مكشوفًا؟	وسادات أرضية، مقاسات مختارة، خيوط، أو نقاط توصيل الرف	رسم توضيحي
ما اللون؟	درجات الرمادي الطبيعي إلى الزيتوني أو الأسود المصبوغ	عينة من المنتج الفعلي إذا كان تجميليًا
كيف مقبول؟	السماكة بالإضافة إلى الاختبار الذي يطابق المخاطر الحقيقية	الحد العددي والتقرير

دليل Liqin للمقارنة بين النوع الثاني والثالث من الأنودة مفيد طالما أن الخيار متاح.

قد تُصنّف كيمياء حمض الكبريتيك غلافًا زخرفيًا وثقبًا شديد التحمل ضمن نفس الفئة، إلا أن ظروف عملهما تختلف اختلافًا كبيرًا.

3. شركة هاردنس آند وير بارت

تُضفي الشهادة على الصلابة مظهرًا أنيقًا وجذابًا: القيمة، والوحدة، والتوقيع، وانتهى الأمر. لكن بمجرد تحريك القطعة، يختفي هذا المظهر الأنيق. تصل القطعة المقابلة لها بشكل غير متناسق قليلًا؛ ويتداخل تأثير الحرارة؛ ويصل المُزلِّق إلى أحد طرفي الشوط بشكل أفضل من الآخر؛ ويكشف الغبار عن الفتحة التي تم إغفالها أثناء التصميم.

تحت أداة الضغط، تستجيب رقعة صغيرة لحمل محدد بدقة. لكن بمجرد تحريك تلك الرقعة، يتغير الوضع. قد تصقل المادة، أو تتشقق، أو تنتقل، أو تتلاشى تمامًا.

طبقة الأكسيد رقيقة، ويبقى الألومنيوم أسفلها جزءًا من عينة الاختبار، وهي تفصيلة تُفقد عند ترجمة القراءة بشكل عشوائي إلى قيمة روكويل المرتبطة بالفولاذ الصلب. خذ تقريرين مقبولين. سُمك إضافي لأحدهما، وخشونة في الملمس وختم للآخر. كما أن عينة الفولاذ المقابلة تخفي نتوءًا. أضف غبار الورق إلى هذين التقريرين، وسيصبحان أشبه بآلة تجليخ صغيرة. أي راحة كانت توفرها قيمة الصلابة قد انتهت الآن. هذا التمييز هو ما يبرر تحذير مجلس مُؤكسدي الألومنيوم بشأن استخدام الصلابة لإثبات التآكل. خصص لكل نتيجة مهمة واحدة: جهاز قياس السُمك يُبلغ عن سُمك طبقة الأكسيد؛ ومتطلبات الصلابة تُحدد طريقة القياس، والحمل، والعينة، والموقع. يخضع الاحتكاك للإجراء المحدد، أو، في حال اختلاف الخدمة، لتجربة مصممة خصيصًا للتطبيق.

تصف الأحكام القديمة من النوع الثالث إعدادًا دوارًا بعجلات وحمل وسرعة وعدد دورات مضبوطة، يليه حساب فقدان الكتلة. يرسم كتالوج ASTM الحالي حدودًا خاصة به - D4060 للطلاءات العضوية، وB1023 للطلاءات الأنودية الصلبة. تحدد وثيقة الشراء المعتمدة الإصدار والإجراء المطبقين. لا يُؤخذ في الاعتبار جهاز غير مستخدم في المختبر.

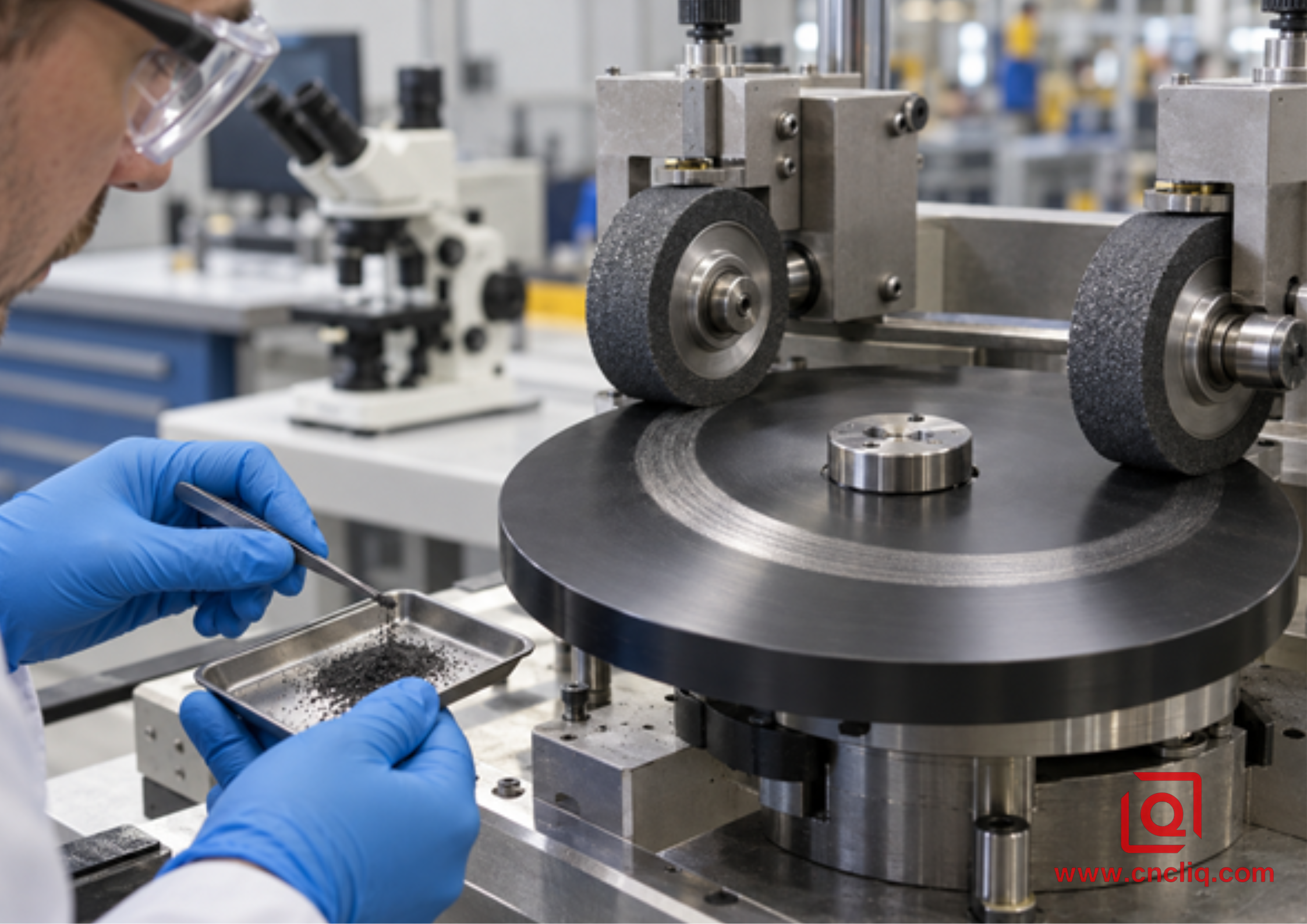

اختبار التآكل الدوراني لعينة من الألومنيوم ذي طبقة صلبة داكنة

4. ابدأ بالزوج، وليس بالطلاء

"مقاومة التآكل" ليست سوى ملصق على غلاف فارغ.املأها بنقطة التلامس: دبوس مصقول أو قاعدة بوليمرية، بكرة مستقيمة الحركة أو بكرة مائلة على حافتها. ثم أضف الحركة - منزلق طويل، مكوك بطول أربعة ملليمترات، أشهر من الاهتزازات الطفيفة، طرقات متقطعة. لن يترك الالتصاق والتآكل والاحتكاك والصدمات نفس الأثر، وقد يؤدي إجهاد الدوران إلى تلف التصميم.

أعطِ ورقة المراجعة أرقامًا للضغط، والشوط، والسرعة، وعدد التوقفات في الساعة، والمحاذاة، والحرارة، والعمر الافتراضي. أضف الأوساخ ومواد التشحيم بجانبها. قد يعمل منزلق المختبر بهدوء بينما يعاني نظيره في الإنتاج من غبار الورق وجزيئات المعدن الدقيقة؛ كما يمكن أن يصبح الشحم الذي يقلل الاحتكاك مكانًا لتراكم الأوساخ.

ضع تدفق الحرارة واستمراريتها في الهامش. لا يتصرف الأكسيد مثل الألومنيوم الخام على مسار حراري ولا مثل المعدن على مسار كهربائي.

يساعد العزل في أحد الهياكل، بينما يُعطّل لوحة التأريض في هيكل آخر دون أن يشعر.

أسئلة جديرة بالطرح في مراجعة التصميم بمساعدة الحاسوب

1. ابدأ بتلوين منطقة التلامس الحقيقية على نموذج التصميم بمساعدة الحاسوب.

2. بجانبه، اكتب مادة ونسيج وحالة الحافة للعنصر المقابل.

3. ارسم الحركة بدلاً من تسميتها ببساطة "ديناميكية".

4. أضف غلافها - الحمل والسرعة والضربة والحرارة والوقت.

5. أفرغ البيئة على الصفحة: زيت، منظف، غبار ورق، رقائق، ماء.

6. اختر العرض الذي يوقف التجربة - اختراق، سحب، تشغيل، حطام، تسريب، أو مسار قبيح.

7. إذا لم يُظهر استخدام قسيمة مسطحة هذا العرض، فضع المكون في الجهاز.

انظر إلى مشعب الألومنيوم المُصنّع باستخدام الحاسوب (CNC) من Liqin.المُصنّع حسب الطلب باستخدام الحاسوب (CNC). تحتوي الكتلة الواحدة على عدة عمليات معالجة سطحية: قد يكون الطلاء الصلب مناسبًا لثقب البكرة، بينما يتطلب سطح الحلقة الدائرية أو الخيط المغلق أو الوسادة الكهربائية تغطية.

5. نمو الطلاء يدخل في نطاق التفاوتات

بالعودة إلى طاولة العمل، قم بمطابقة تجويف بقطر 20.000 مليمتر مع سماكة 50 ميكرومتر من النوع الثالث. يؤدي الاختصار المبكر لنصف الفتحة إلى إضافة حوالي 25 ميكرومتر إلى كل جدار، ويقلل حوالي 0.050 مليمتر من الفتحة. يلاحظ المحمل ذلك، وكذلك البكرة التي اختفى خلوص الزيت فيها.

ضع في اعتبارك كلمة "ربما" في هذه الحسابات. الغرض منها هو الكشف عن الخطر قبل التشكيل، وليس إطلاق القطع المطلية. يوفر فني التشطيب المؤهل وعينة أولية نموذجية سماحية الإنتاج.

يستكشف دليل Liqin لتفاوتات الأنودة في التصميم للتصنيع (DFM) عملية التسليم هذه. تظهر أربعة مسارات بشكل متكرر في الإنتاج. 1. تشغيل سماحية متفق عليها عندما يجب أن يحتفظ السطح الوظيفي بالأكسيد.

2. قم بتغطية الميزة عندما يكون الألومنيوم المكشوف مقبولاً ومحميًا بشكل مناسب.

3. قم بالتشطيب الآلي أو الصقل لاحقًا عندما يكون إزالة الأكسيد مقصودًا.

4. أعد تصميم التركيب عندما لا يوفر كل من السماح والتغطية نافذة ثابتة.

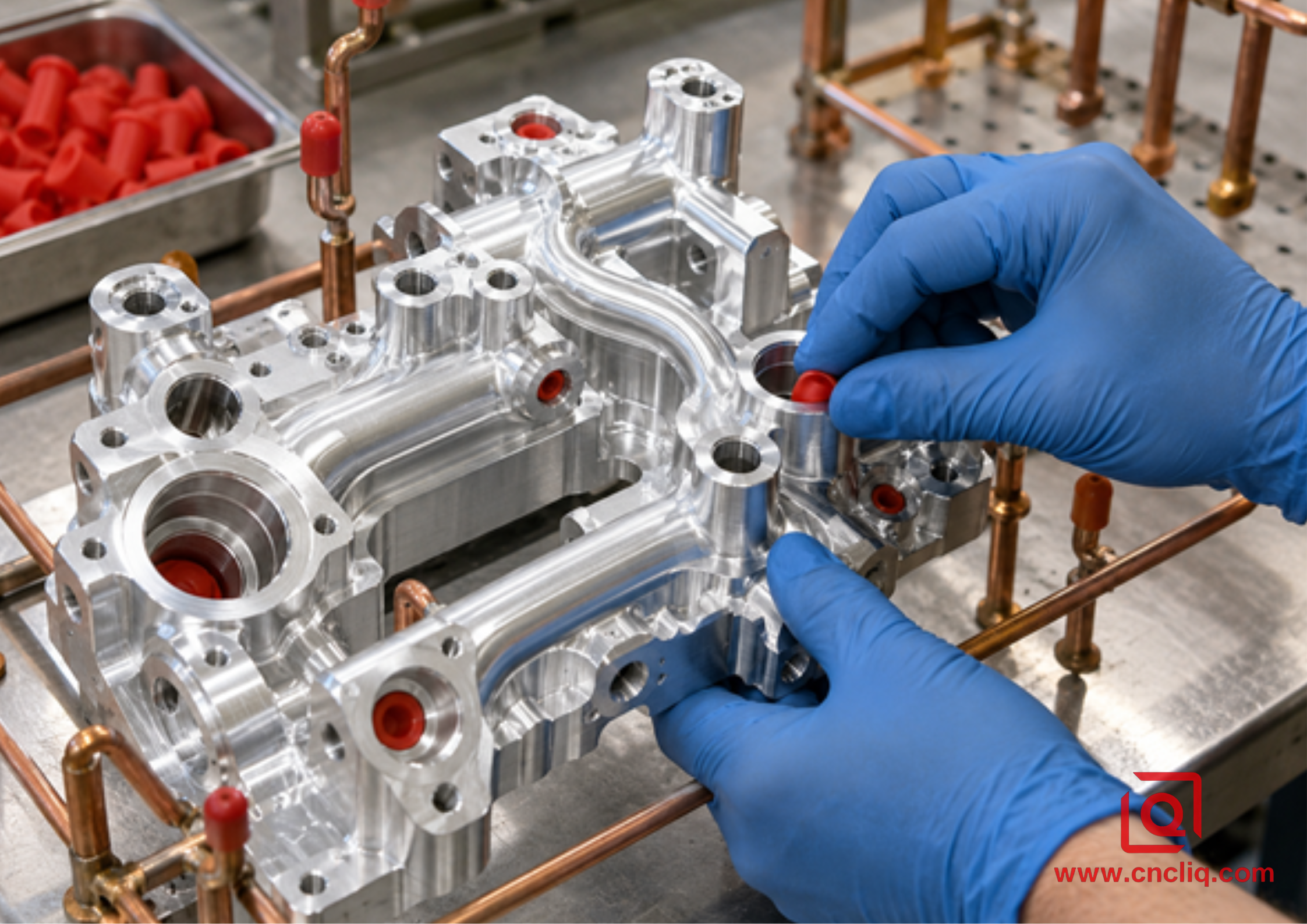

إخفاء الثقوب الدقيقة قبل عملية الأنودة الصلبة

تُخفي الخيوط نفس المشكلة. إذ تتنافس الجوانب المتقابلة على الخلوص بسرعة. يُحافظ السدادة على التوافق مع ترك الألومنيوم مكشوفًا؛ بينما يُسهّل قطع الخيط بعد ذلك عملية التجميع مع التضحية بالأكسدة. في حال قيام الفني بفتح الوصلة أسبوعيًا، غالبًا ما تُنهي الحشوة المشكلة بشكل أنظف.

يجب أن يُوضح الرسم الأبعاد التي تنطبق بعد المعالجة. قد تكون جميع الأبعاد قبل التشطيب مُلائمة للرسم وغير مُجدية للتجميع.

حدد الخصائص الأساسية، ووضح حدود القناع، واتفق على كيفية قياسها بعد إزالة المقابس وأجهزة الرف.

6. السبيكة والشكل يحددان الحد الأقصى

ضع سبيكة 6061 بجانب صفيحة غنية بالنحاس ومسبوكة غنية بالسيليكون، ثم قارن النتائج؛ ستجد أنها لا تبدو مترابطة. تتداخل عناصر السبائك مع نمو الأكسيد، واللون، والمسام، والسماكة القابلة للتكرار. عادةً ما يكون أداء سبائك سلسلة 6000 المشغولة جيدًا، لكن ثبات أداء الخزان وحده لا يحدد المادة.

التحميل أولًا، ثم الحرارة، والتآكل، والإمداد، وواقع القطع: هذه الاعتبارات هي التي تحدد المعدن. بمجرد الاختيار، دع تجربة التشطيب تستخدم تلك السبيكة، والصلابة، وشكل المنتج، وعينة تمثيلية.

قد تبدو قسيمة أنيقة مقصوصة من ورقة غير ذات صلة مطمئنة، بينما لا تُشير إلى شيء يُذكر عن كتلة سميكة أو مسامية مصبوبة. يُساهم الشكل، إلى جانب التركيب الكيميائي، في تحديد الحد الأقصى. تتبادل الجيوب العميقة المحلول بشكل مختلف عن الأسطح المفتوحة. تُخفي الثقوب المغلقة التدفق السهل. يُقسّم الرف المزدحم التيار بشكل غير مثالي. تدعم حواف السكين طبقة أكسيد سميكة وهشة بشكل سيئ، وقد تتساقط منها رقاقة بينما يبقى السطح العريض المجاور لها سليمًا. يترك الرف بصمة أخرى. يحتاج التيار إلى تلامس معدني في مكان ما، وتبقى تلك النقطة غير مطلية. حددها قبل تشكيل الرف؛ إن تجاهلها يُتيح للمُنهي اختيارها نيابةً عنك. يُؤدي الملمس نفس الدور. يتبع التشطيب علامات القطع بدلًا من الانسياب فيها، بينما يُمكن للحفر والأكسيد الجديد إزالة الخشونة. يجب أن يُذكر على مانع التسرب أو الدليل أو الفتحة البصرية التي تتطلب قيمة Ra محددة، ويجب أن يكون الوصول إليها ممكنًا بواسطة الجهاز المُختار.

7. محكم الإغلاق، غير محكم الإغلاق، مصبوغ، ومُشحم

أثناء عملية الإغلاق، تُغلق المسام المفتوحة؛ وغالبًا ما تتحسن مقاومة التآكل والتلطخ واحتفاظ الصبغة. ولكن لهذه العملية جانب آخر: فقد يختلف سلوك التآكل عن سلوك الطبقة غير المحكمة الإغلاق. لذلك، فإن النوع الثالث المُصمم أساسًا للتآكل لا يخضع تلقائيًا للغمر النهائي وفقًا للمواصفات المُعتمدة.

قد يبدأ الدليل الجاف داخل حاوية مُحكمة الإغلاق بعبارة "غير محكم الإغلاق" على السبورة البيضاء. قد يدفع الملح أو المنظفات أو بصمات الأصابع أو الصبغة السوداء الحجة إلى الاتجاه الآخر. يجب اختبار المسار الذي يُعتمد عليه؛ لا يمكن لقطعة غير مختومة طبيعية أن تُحاكي جودة قطع الإنتاج المصبوغة والمختومة.

تُشجع المعالجات اللاحقة منخفضة الاحتكاك على اتباع نهج مماثل. فتقنية "التشرب" لا تُوفر أي معامل احتكاك، أو سطحًا مضادًا، أو درجة حرارة، أو عمرًا افتراضيًا. لذا، يجب إعادة النظر في هذه الشروط. فالضربة الأولى الواعدة لا تُشير إلى الكثير بشأن كمية الحطام أو الاحتكاك بعد الضربة العاشرة آلاف.

ينبغي على المشترين الذين يهتمون بالمظهر قراءة دليل Liqin للمقارنة بين الأنودة الشفافة والأنودة السوداء. إذا كان ثبات اللون أهم من التآكل الشديد، فقد يكون النوع الثاني هو الخيار الأنسب. إن دفع ثمن النوع الثالث ثم محاولة مقاومة نطاق ألوانه الطبيعي طريقة مكلفة لحل المشكلة الخاطئة.

8. حدود الطلاء الصلب

أحيانًا، تنتهي أفضل المراجعات باستخدام كمية أقل من الطلاء الصلب، أو بدونه. هذا ليس تراجعًا، بل يعني أن السطح قد تم اختياره بعناية ليناسب المهمة.

1. يستحق الانحناء الحرج الناتج عن الإجهاد التحليل واختبار المكونات. قد يحتوي الأكسيد الهش على شقوق دقيقة، وقد يكون من الأفضل إخفاء المنطقة المعرضة لإجهاد عالٍ أو معالجتها بطريقة أخرى. 2. توفر حافة السكين أو زاوية الصدمة دعمًا ضعيفًا. أضف نصف قطر حيثما يسمح بذلك الغرض؛ وحدد الحافة المطلية الفعلية. 3. قد يتطلب التوافق الوثيق للغاية أكثر مما يمكن أن يتكرر نمو الطلاء. قد يكون من الضروري استخدام أدلة من المقالة الأولى، أو إخفاء انتقائي، أو معالجة لاحقة مقصودة. 4. يجب أن تكون نقطة التأريض موصلة. حافظ عليها مكشوفة، واحمها بالمسار المتفق عليه، وتحقق من استمرارية التوصيل بعد الانتهاء.

5. قد يكون المنتج المعروض الذي يتطلب ألوانًا زاهية ومتطابقة تمامًا أكثر ملاءمةً للنوع الثاني أو أي نوع آخر من التشطيب.

6. قد يحتاج مسار الدوران ذو الحمل الثقيل إلى حلقة صلبة. يُغير الأكسيد ما يُقدمه الألومنيوم للتلامس، وليس المعدن الداعم له.

7. يمكن لمنظف قلوي قوي أن يهاجم أكسيد الألومنيوم. ضع الحمام الفعلي بجانب الرسم - بما في ذلك التركيب الكيميائي ودرجة الحرارة ومدة التعرض بالدقائق.

8. قد لا يكشف الاحتكاك الدوراني على لوحة مسطحة نظيفة عن الرواسب الطينية أو التآكل أو اصطدام الحواف أو مواد التشحيم المتسخة التي تسبب العطل الميداني. عندما تكون العواقب مكلفة، اجعل هذه الظروف تظهر في التجربة.

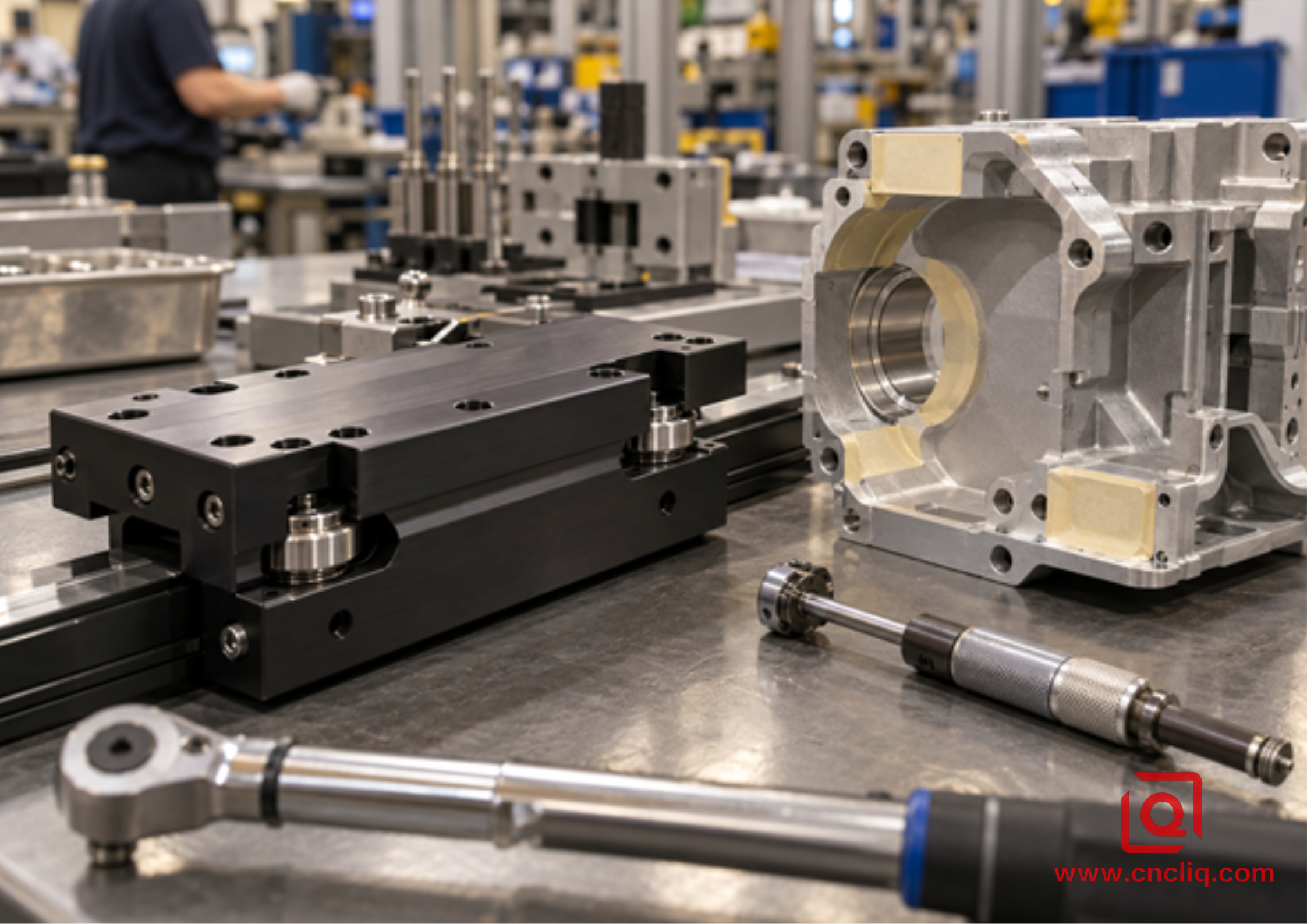

عربة توجيه مطلية بطبقة صلبة بجانب غلاف ذي أسطح وظيفية مغطاة

يساعد طلاء Liqin' مقارنة بين الطلاء المسحوقي والأنودة عندما تتنافس عوامل مثل مقاومة الصدمات واللون والطبقة السميكة مع عوامل أخرى مثل التآكل والمظهر المعدني. لا يوجد حل نهائي يضمن الفوز في كل عمود.

9. دراسة حالة مجهولة: دليل الضربة القصيرة

هذا نموذج مُجمّع مجهول المصدر لعرض سير عمل مُحتمل. وهو ليس سجلًا مُعلنًا لأحد العملاء، وأرقامه ليست وعدًا قاطعًا.

أرسل أحد مُشتري معدات التعبئة والتغليف الأوروبيين نموذجًا لعربة صغيرة الحجم مصنوعة من الألومنيوم 6061-T6. أثناء دوران رأس الالتقاط والوضع، عبرت بكرتان من الفولاذ المقاوم للصدأ مساره القصير بشكل متكرر. كان غبار الورق شائعًا؛ وكان من الممكن حدوث رذاذ غسيل خفيف.

وضع الرسم تعليمات واحدة على كامل الجزء: "أكسدة صلبة سوداء، مقاومة للتآكل". غطى هذا الخط فتحتين للدبابيس، وأربعة خيوط M5، وأرضية مستشعر، وجدران ظاهرة، ومسار البكرات. كل منها يتطلب خصائص مختلفة. المسار يحتاج إلى مقاومة للتآكل. الوسادة تحتاج إلى توصيل كهربائي. فتحات الدبابيس تحتاج إلى تحديد موضعها وملاءمتها بعد المعالجة. الخيوط يجب أن تتحمل الاستخدام المتكرر دون تساقط طبقة الأكسيد. السطح الخارجي فقط هو الذي كان يهتم باللون الأسود الموحد. خلال مرحلة التصميم للتصنيع، أصبح التشطيب أشبه بخريطة بدلاً من طبقة واحدة. احتفظ المسار بالنوع الثالث. فتحات الدبابيس ووسادة التأريض أصبحت مناطق معزولة. حواف الدخول والخروج على مسار البكرات مزودة بفواصل مضبوطة. حددت المذكرة اللون الأسود من الفئة الثانية، ونطاق السماكة، وحالة منع التسرب عند التسليم، ومنطقة تلامس الرف، والخصائص المقاسة بعد المعالجة. حافظت عملية التشغيل الآلي على مسار التثبيت وفتحات التحديد ضمن بنية مرجعية واحدة. ثم خضعت عينة أولية نموذجية لاختبار اتجاه الرف المقترح ومسار التشطيب الكامل. شمل الفحص تتبع المواد، والأبعاد قبل الطلاء، ومقاييس الثقوب بعده، وقراءات سماكة التيار الدوامي على الأسطح التي يمكن الوصول إليها، واستمرارية السطح المكشوف، ومقاييس الخيوط، والمقارنة البصرية مع العينة المعتمدة. استخدم الفحص النهائي الأسطوانة ومادة التشحيم المقصودة في جهاز قصير الشوط. لم يكن الغرض منه التأكيد على أن السطح لا يمكن أن يتآكل أبدًا، بل كان أضيق وأكثر فائدة: تأكيد التجميع، ومراقبة مسار التثبيت أثناء تطوره، وتحديد ما إذا كانت التجربة المتفق عليها قد أنتجت احتكاكًا مقبولًا، وحطامًا، وتغييرًا في الأبعاد. هذه هي المعلومات التي يحتاجها عرض الأسعار. يُثير اسم المنتج النهائي وحده افتراضات. يُمكّن التصميم بمساعدة الحاسوب (CAD)، والرسم المُتحكم به، والجزء المُطابق، والحمل، والحركة، ومواد التشحيم، والبيئة، والفحص، والطلب السنوي، المورّد من تحديد سعر مسار معروف.

10. إنشاء قائمة أسعار قابلة للشراء

ليست قائمة الأسعار الكاملة بالضرورة طويلة. فهي مُحددة في المواضع التي يُؤثر فيها الغموض على التكلفة أو الأداء.

1. اذكر اسم المواصفة MIL-PRF-8625F، التعديل 2، النوع الثالث، أو المراجعة التي تحكم العقد.

2. حدد الفئة 1 أو الفئة 2، وفي حالة الفئة 2، حدد اللون.

3. حدد الحد الأدنى والحد الأقصى للسمك بالإضافة إلى مواقع القياس.

4. عرّف المعالجة اللاحقة غير المغلقة، أو المغلقة، أو أي معالجة لاحقة أخرى خاضعة للرقابة.

5.اعرض مناطق القناع، ومناطق الرفوف، والأسطح التجميلية، وشهود الاتصال المسموح بهم.

6.حدد الأبعاد التي يتم تطبيقها بعد الطلاء وأي سماحية تشغيل مخططة.

7. اذكر طرق الفحص، وحدود القبول العددية، والتقارير، وأدلة العينة الأولى.

إحدى الملاحظات الأولية الممكنة هي: "التشطيب وفقًا للمواصفة MIL-PRF-8625F، التعديل 2، النوع الثالث، الفئة 1؛ من 0.040 إلى 0.055 مم على الأسطح المحددة؛ غير محكم الإغلاق للاستخدام في ظروف الاحتكاك؛ إخفاء الميزات الموضحة على خريطة التشطيب؛ الأبعاد المحددة بـ "نهائي" تُطبق بعد الطلاء؛ تحقق من السماكة والملاءمة الوظيفية على العينة الأولى."

هذا مثال، وليس وصفة عامة. قد يحتاج الغلاف الخارجي المصبوغ أو التجويف المشحم إلى إجابة مختلفة.

11. أدلة الفحص التي تكسب الثقة

لا يمكن لسطر واحد في الشهادة أن يغطي جميع المخاطر.

قم بإرفاق كل عطل بدليل يُثبته.

عطل محتمل	دليل يُثبته	دليل لا يُثبته
سبائك أو درجات حرارة غير صحيحة	شهادة المواد المرتبطة بـ الكثير	قسيمة غير ذات صلة
سُمك غير صحيح	خريطة التيارات الدوامية المُعايرة؛ القسم عند الاتفاق عليه	قراءة واحدة على أسهل وجه
سلوك تآكل ضعيف	اختبار التآكل الحاكم أو الجهاز التمثيلي	الصلابة فقط
ثقب أو فتحة مغلقة	القياس النهائي أو نتيجة CMM	فحص ما قبل التشطيب
خيط ملولب	قياس الخيط المُسلّم وفحص التجميع	حجم الصنبور الاسمي على ورقة التوجيه
تأريض معزول	اختبار استمرارية منطقة القناع	فحص بصري للون الأسود
خلاف حول الظل	عينة من النطاق الفعلي تحت الإضاءة المتفق عليها	صورة على شاشة
تلف الحواف	معيار بصري محدد وتجربة مناولة	قسيمة مسطحة فقط

يُستخدم معيار ASTM B244 على نطاق واسع لقياس التيارات الدوامية على الركائز غير الحديدية التي يسهل الوصول إليها. يمكن أن يدعم العمل على المقطع العرضي الربط أو الاختلاف عندما تسمح الهندسة والخطة المتفق عليها بذلك. أيًا كانت الطريقة، قم بالقياس في مكان عمل الجزء. لا يمكن لقراءة جيدة على شفة مفتوحة أن تكشف عن سطح توجيه عميق بالارتباط.

بالنسبة للتآكل، سجل نقطة النهاية. هل الفشل هو أول اختراق للأكسيد، أو زيادة في الاحتكاك، أو وجود خلوص قابل للقياس، أو حطام، أو تسرب، أو مسار غير مقبول؟ "أقصى مقاومة للتآكل" يبدو الطلب مُتطلبًا ولا يُتيح للمفتش أي مجال للقبول.

12. معلومات طلب عروض الأسعار التي تمنع التخمين

1. نموذج CAD ورسم ثنائي الأبعاد مُتحكم به.

2. السبيكة، والمعالجة الحرارية، وشكل المادة، ومستوى التتبع.

3. النوع، الفئة، السماكة، حالة الإغلاق، واللون.

4. خريطة تشطيب للمعطف، القناع، الرف، الأرضية، ومناطق التجميل.

5.الأبعاد النهائية والمقاييس للثقوب، والأسنان، والشقوق، ومناطق منع التسرب.

6. مادة التزاوج، والملمس، والحمل، والحركة، والسرعة، ودورة التشغيل.

7. مادة التشحيم، والمنظف، ودرجة الحرارة، والتلوث المحتمل.

8. المراجعات والاختبارات والتقارير ووثائق المقالة الأولى ذات الصلة. 9. كمية النموذج الأولي، وكمية الإنتاج، والطلب السنوي، والتوقيت. 10. ضوابط التعبئة التي تحافظ على تباعد أسطح التآكل النهائية. هل لا تزال ملاحظتك من النوع الثالث تطلب من مُؤكسد الأنودة استنتاج نصف التصميم؟ أرسل النموذج والرسم وتفاصيل الخدمة إلى فريق هندسة Liqin. يمكن لمراجعة ما قبل عرض السعر الكشف عن تعارضات التفاوتات، والتغطية، والرفوف، والحواف، والفحص قبل أن تتحول إلى خردة نهائية.

انقر هنا للاستفسار 👆

الأسئلة الشائعة

1. هل سمك النوع الثالث دائمًا ٥٠ ميكرومترًا؟

لا. عندما لا تحدد وثائق الشراء أي شيء آخر، فإن معيار MIL-PRF-8625F يُحدد قيمة اسمية قدرها ٠٫٠٠٢ بوصة، أي حوالي ٥٠٫٨ ميكرومترًا. قد تتطلب التطبيقات العملية نطاقًا مختلفًا نظرًا لاختلاف السبيكة والهندسة وظروف التآكل والملاءمة. ضع النطاق ومواقع القياس على الرسم عندما يكون السمك مهمًا.

٢. ما هي الصلابة المطلوبة في رسم الطلاء الصلب؟

لا يوجد رقم موحد لجميع أجزاء النوع الثالث. تؤثر السبيكة والمعالجة الحرارية والطبقة والتحضير وحمل الاختبار والعينة على القراءة.

إذا كانت الصلابة شرطًا تعاقديًا، فاتفق على طريقة قياس الصلابة الدقيقة، والحمل، والموقع، والعينة أو المقطع، ونطاق القبول، بدلًا من الاعتماد على تحويل روكويل عشوائي. 3. هل تدوم الطبقة الأكثر صلابة دائمًا لفترة أطول؟ ليس بالضرورة. فالسُمك، والخشونة، ودعم الركيزة، والسطح المقابل، والمحاذاة، والضغط، والسرعة، ومواد التشحيم، والحرارة، والحطام، كلها عوامل مؤثرة. اختبر آلية التآكل التي تُهدد التركيب؛ يمكن لنتيجة قياس الصلابة أن تدعم هذا العمل، لكنها لا تُغني عنه. 4. هل يجب إحكام غلق النوع الثالث؟ دع الخدمة تُقرر. غالبًا ما تكون الطبقة الصلبة غير المُحكمة هي السبب الرئيسي عندما يكون التآكل هو الشاغل الأول. قد يُساعد إحكام الغلق في تحسين سلوك التآكل، والتلطيخ، واحتفاظ الصبغة، مع تغيير استجابة التآكل. حدد حالة التسليم واختبرها، خاصةً بالنسبة للأجزاء المصبوغة باللون الأسود من الفئة 2.

5. ما الذي يجعل عرض أسعار النوع الثالث موثوقًا؟

أرسل معلومات عن السبيكة والصلابة، وملف CAD، والرسم، ومراجعة المواصفات، والنوع والفئة، والسماكة، والختم، والأقنعة، ومساحة الرف، والأبعاد النهائية، وتفاصيل التزاوج، والبيئة، والفحص، والكمية، والتوقيت.

لحساب سطح التآكل، أضف الحمل، والحركة، ومواد التشحيم، والتلوث، والحدث الذي يُعتبر عطلاً.

انقر هنا للاستفسار 👆

ملخص

يمكن للطبقة الصلبة من النوع الثالث أن تجعل سطح الألومنيوم سطحًا مقاومًا للتآكل؛ لكنها لا تستطيع إصلاح تصميم غير مكتمل. تعامل مع الصلابة ومقاومة التآكل كمسألتين مترابطتين ولكن منفصلتين.

خصص مساحة للأكسيد، وحدد الأسطح التي يجب أن تبقى مكشوفة، وتأكد من نوع السبيكة وشكلها الهندسي، وافحص الجزء الذي يؤدي المهمة. عندما يكون خطر الموقع جسيمًا، اختبر زوج التزاوج الإنتاجي. الرسم الجيد لا يعني أن الطلاء غير قابل للتلف، بل يجعل النتيجة قابلة للقياس والتصنيع والتجميع.
