铝冷挤压完整 OEM 指南：工艺、优点和应用

在多轴数控铣床上用实心铝棒加工出深的内腔在纸上感觉很舒服，直到你看到你的废料箱装满了切屑，这些切屑占你所购买的原始坯料的一半以上。减材加工对于五个快速原型或二十个验证样品来说完全有意义。但当您的采购预测规模扩大到每年数万件时，花费机器主轴时间将昂贵的原材料变成废品将慢慢耗尽您的产品利润。

如果您设计或采购空心、杯形、对称或阶梯式铝部件，冷挤压提供了一条极其有效的途径。在我们的车间里，液压机连续运行，剪切圆形金属块，将它们滚压光滑，涂上专门的干润滑剂，并将金属移至室温下超过其屈服点。

以下是工厂车间铝冷挤压的实际情况：金属如何在压力下流动、连续晶粒结构如何消除压力泄漏，以及工程团队如何在不影响结构完整性的情况下削减零件成本。

 FORWARD EXTRUSION BACKWARD EXTRUSION
 [ Punch Moves Downward ] [ Punch Moves Downward ]
 +-----------------------+ +-----------------------+
 | | Punch | | | | Punch | |
 | +-------+ | | +-------+ |
 | [ Billet / Slug ] | | ^ [ Billet ] ^ |
 |-------+ +-------| | | Flows Up | |
 | Die | Extr. | Die | | | Around Punch | |
 | | Rod | | | |
 +-------+ +-------+ +-----------------------+
 (Material flows same (Material flows opposite
 direction as punch) direction to punch)

工装模具内部到底发生了什么？

冷挤压不依赖于预热或熔融金属。相反，高吨位机械或液压机完全通过原始机械力驱动冷铝块超过其弹性阈值进入塑性变形范围。

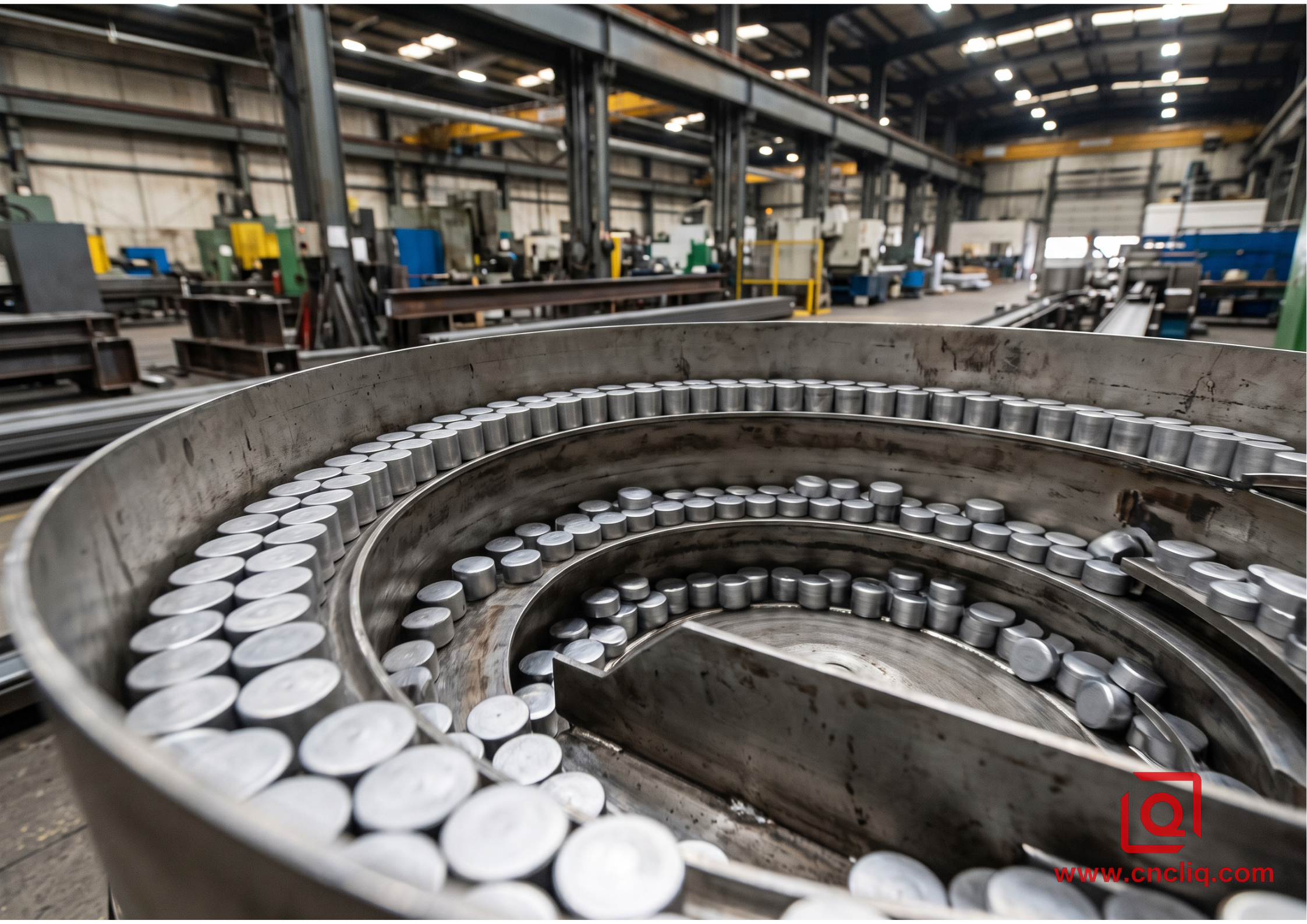

在一块金属经过压力机之前，原始圆钢会被剪切成称为金属块的圆柱形毛坯。每一个块都会自动称重以验证质量一致性，在振动碗中翻滚以去除可能划伤工具的锋利边缘，并浸入专门的表面转换浴中。

这种化学涂层（通常是微晶磷酸锌层，上面覆盖有反应性皂膜）形成了不可或缺的高压屏障。如果没有这种薄薄的化学薄膜，铝几乎会在剧烈摩擦下立即抓住抛光的硬质合金模具壁，导致磨损，损坏工具并影响冲压行程。

润滑后，金属块落入精密研磨的碳化钨模具中。当硬化钢冲头承受数百吨的直接力时，受限的铝在室温下的作用就像致密的蜡一样。它遵循最简单的路线，推入冲头和模腔之间设计的开放空间。

根据目标部件的几何形状，模具制造商部署三种基本金属流动策略：

• 向前挤压：下降的冲头迫使金属块向前穿过模腔中的颈缩限制。移位的材料沿与滑枕冲程相同的方向移动。在制造步进电机轴、多直径连接器销、实心阀芯和结构支座时，我们严重依赖这种配置。

• 向后（反向）挤压：料块靠在坚固的模具底座上，无处可向下移动。当冲头用力推入金属块的中心时，移位的铝向上流入冲头主体周围的环形间隙。该装置绝对是深冲罐、高压传感器主体、电子电容器外壳和空心圆柱体的主力。

• 组合（复合）挤压：单个冲压冲程使铝同时向下穿过底部喉部和向上围绕下降的冲头移动。这使我们能够在单个连续循环中生产出完整的流体连接器或阀体（一端具有实心阶梯式阀杆，另一端具有深空腔），无需二次焊接或多件组件。

 COMBINED (COMPOUND) EXTRUSION
 [ Punch Descends ]
 +-----------------------+
 | | Punch | |
 | +-------+ |
 | ^ [ Billet ] ^ | <- Material flows UP
 | | | | around the punch
 |---+ +--|
 |Die| |Die|
 | | [Shank Stem] | | <- Material flows DOWN
 +---+ +--+ through die throat

材料行为：平衡延展性和高强度

如果对铝合金施加足够大的压缩力，它们的行为方式并不相同——它们的成分和晶粒结构决定了这一点。选择其中一种可以归结为一种权衡：它在模具中流动的难易程度与最终实际需要的屈服强度。

1070 和 1050 等高纯度合金在压力下像软腻子一样流动。它们的晶格带有大量滑移面和很少的合金化障碍，因此它们可以填充深空腔，而不会出现剪切裂纹或过程中退火。当导热性或导电性必须达到峰值时，它们占据首位。

当需要强度和螺纹夹持咬合时，6000 系列牌号（例如 6061 和 6082）是行业主力。需要注意的一点是：不要冷挤压库存 T6 状态——其出厂时的硬度会破坏尖角处的冲孔和裂纹。

6061 原料首先需要进行完全再结晶退火：将其在 380–415°C 下保持约 3 小时，然后让其在炉内缓慢冷却。这使得金属变得柔软且具有延展性。

在剧烈的冷塑性变形的几秒钟内，金属会经历严重的应变硬化。一旦形成，近终形部件将直接进入专用的固溶热处理和人工时效炉，在 175 摄氏度下持续 8 小时，以实现完全的 T6 回火机械性能。

工艺基准：冷挤压、数控加工和压铸

每个制造过程都涉及模具投资、材料利用率、周期时间和结构耐久性之间的独特技术权衡。

Grain Fiber Lines Comparison:

CNC Machining (Cut Fibers):
=================== (Cutting tool slices across native grain lines)
------------------- (Exposes microscopic leak paths and stress risers)

Cold Extrusion (Continuous Unbroken Fibers):
~~~~~~~~~~~~~~~~~~~ (Grain flow curves smoothly around structural contours)
~~~~~~~~~~~~~~~~~~~ (Maximizes burst resistance and cyclic fatigue life)

CNC 加工提供了充足的尺寸自由度和非常严格的公差。这使得它非常适合小批量运行和复杂的非对称轮廓。另一方面：切削工具切过轧制棒料的自然纹理，留下微小的应力集中和可能穿过薄壁的泄漏路径。

高压压铸可以快速生产出复杂的形状。但湍流熔融金属注射会捕获微小的气穴和收缩空洞。在稳定的液压或重复的高疲劳载荷下，这些隐藏的孔隙可能会发展成严重的泄漏路径。

冷挤压可以重塑金属，同时保持完全固态。铝的连续纹理线围绕内部圆角弯曲并遵循壁轮廓，因此挤压零件具有更高的爆裂强度、良好的疲劳寿命以及直接从压力机上获得光滑、抛光的表面。

设计工程师实用 DFM 指南

设计冷挤压零件需要考虑固体金属在静水压力下如何流动。使用立铣刀看似轻松切削的特征可能会在硬质刀具中产生灾难性的应力峰值。

 PRONE TO TOOL WEAR RECOMMENDED DFM PROFILE
 | | | |
 | Sharp Corner (R = 0) | | Smooth Fillet (R >= 1.5) |
 +-------+ +-------+ \ /--------\ /
 | | \ / \ /
 | | | | | |
 (Severe tool stress concentration) (Balanced flow, extended punch lifespan)

• 底部到壁的厚度比例：在向后挤压的圆柱形零件中，目标是保持底部厚度约为侧壁厚度的 1.0 至 1.5 倍。如果底部地板相对于垂直壁设计得太薄，则在连续的回流能够自行建立之前，冲头面将直接冲穿料块。

• 过渡圆角和内部半径：避免半径为零的尖锐、90 度内部过渡肩部。使用 6000 系列合金时，请务必指定至少 1.5 毫米的过渡圆角，最好为 2.5 毫米。尖锐的内部台阶会阻碍均匀的金属位移，捕获气穴，并在冲头肩部上产生严重的弯曲疲劳。

• 对称的壁分布：不对称的壁设计在冲压冲程期间在冲头面上产生不均匀的侧向力。当一个侧壁比相对壁厚得多时，下降的冲头不可避免地偏向阻力最小的路径。这种冲头漂移会导致严重的壁厚跳动，并可能使周围的碳化钨模具镶件破裂。

• 温和的拔模角：虽然冷挤压可以产生零拔模的笔直垂直壁，但沿非关键内表面添加 0.25 至 0.5 度之间的微妙拔模角可显着降低返回冲程期间的提取摩擦。这个小细节可以轻松地将您的工作工具的使用寿命延长一倍。

质量控制和检验标准

在高速冷挤压操作中，压力机每分钟冲程高达 45 次，严格的过程控制对于确保数千个连续零件保持精确的尺寸至关重要。

• 尺寸精度 (DIN ISO 2768-m)：根据抛光硬质合金模具镶件直接成型的外径通常符合 ISO IT8 至 IT9 公差标准。在磨削冲头心轴上创建的光滑内孔无需镗孔即可实现 ISO IT7 一致性。

• 连续块状质量验证：每根剪切的原坯都通过高速检重秤。在闭式模具配置中，多余的材料体积无法逸出；超重的块状物会导致极端的静水压力峰值，从而使重型压力机垫板永久变形。

• 表面完整性和无损检测 (ASTM E1417)：冷变形沿外部零件蒙皮引入强烈的环向应力。自动涡流检查和定期荧光渗透测试可验证成型表面完全没有纵向微裂纹或摩擦撕裂。

• 硬度和机械验证测试（ASTM E10 和 ISO 6506-1）：从后成型 T6 热处理炉中出来的零件经过系统的布氏和维氏硬度测试，并配合定期破坏性拉伸拉力，以确保每个生产批次的屈服强度完全符合要求。

真实世界 OEM 应用细分

+-------------------------------------------------------------------------+
| CASE STUDY: AUTOMOTIVE PRESSURE HOUSING |
+-------------------------------------------------------------------------+
| Target Application: |
| - High-pressure fuel rail sensor enclosure |
| - Annual Production Volume: 120,000 units |
| - Material Specification: 6061-T6 Aluminum |
| - Performance Target: Zero leakage at 35 MPa proof pressure |
| |
| Prior Manufacturing Hurdles: |
| - Machined from solid 45 mm diameter 6061-T6 bar stock on CNC lathes |
| - Machine cycle time: 210 seconds per finished unit |
| - Material loss: 68% of raw aluminum converted into waste chips |
| - Minor porosity along cut grain lines caused occasional micro-leaks |
| |
| Implemented Cold Forming Process: |
| 1. Backward cold extrude hollow cup near-net shape in 2.2 seconds |
| 2. Perform solution and artificial aging heat treatment to T6 temper |
| 3. Quick 18-second secondary CNC pass for M18x1.5 thread and O-ring seal |
| |
| Quantified Production Gains: |
| - Raw material starting mass dropped from 385 grams to 132 grams |
| - Overall piece-part manufacturing cost decreased by 41.8% |
| - 100% burst test pass rate across 120,000 parts delivered |
+-------------------------------------------------------------------------+

一家国际汽车一级供应商向我们团队提供了具有挑战性的高压燃油轨传感器外壳。他们现有的制造合作伙伴一直采用直径 45 毫米的实心 6061-T6 挤压棒材车削整个部件。

每个零件都需要一台高精度多轴车床运行 210 秒，将 68% 的初始原材料切削成废屑。更关键的是，直接加工成跨越纵向晶界的实心棒，这偶尔会导致在 35 MPa 的高压验证测试期间通过薄传感隔膜壁发生微观流体渗漏。

我们的工程团队将该组件转变为高效的两阶段制造路线：

[Sheared 6061 Billet]
 |
 v
[Anneal Below 45 HBW Hardness]
 |
 v
[Apply Dry Phosphate Lubricant]
 |
 v
[Reverse Cold Extrude Near-Net Cup (2.2 Seconds)]
 |
 v
[Unbroken Grain Alignment Along Internal Cavity]
 |
 v
[Solution & Aging Heat Treatment to T6]
 |
 v
[High-Speed CNC Finish: Threads & Seal Groove (18 Seconds)]

我们剪切了软退火的 6061 块料，应用了先进的化学转化润滑剂，并在 400 吨压力机上向后挤压了深空心体，仅用了 2.2 秒。这种塑性位移迫使天然铝晶粒结构在内部底部过渡区周围和侧壁上连续流动。

经过标准 T6 热处理循环以恢复最大机械强度后，辅助 CNC 车床仅花费 18 秒切削 M18x1.5 外部安装螺纹并安装弹性体密封槽。

结果是立竿见影且可衡量的。原材料从每件 385 克降至 132 克，原材料采购重量减少了 65.7%。包括模具摊销在内的零件总成本下降了 41.8%，而密集、连续的晶粒排列完全解决了所有交付的 120,000 个生产单元的压力测试故障。

结论：评估您的下一个 OEM 项目

铝冷挤压在铸造的材料经济性和多轴加工的表面精度之间架起了一座可靠的制造桥梁。

当您的零件需要圆柱形对称、深盲腔或循环负载下的强大耐压性时，冷成型可将循环时间从几分钟缩短到几秒钟，同时显着减少材料浪费。

发送您的 STEP 或 IGES 组件文件以及预计的年度交付要求。我们的工程团队将进行彻底的 DFM 审查、计算压力机吨位、评估颗粒流动路径，并根据您的具体技术规格制定优化的批量生产策略。
